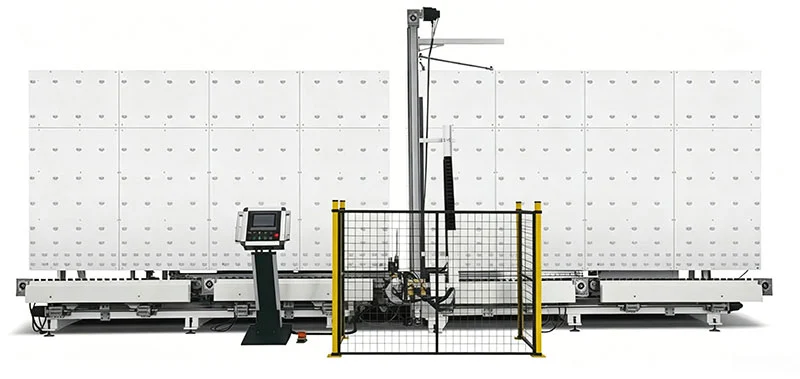

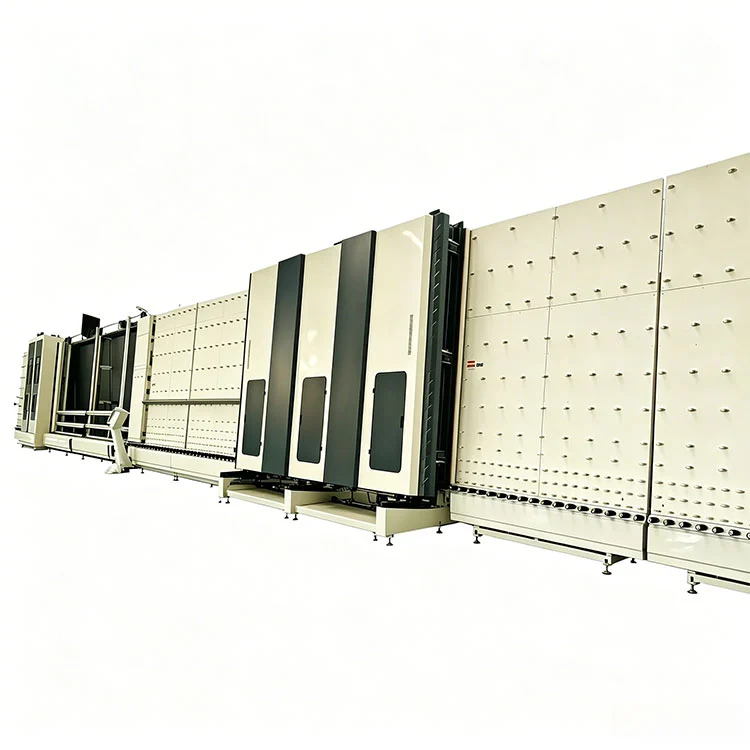

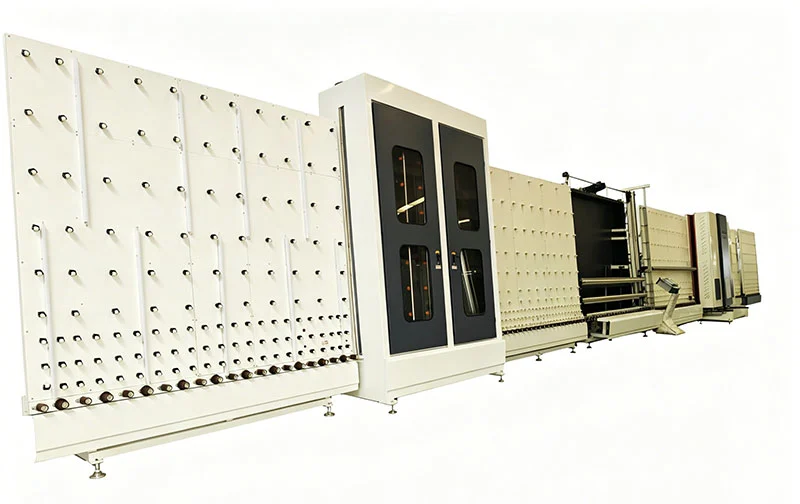

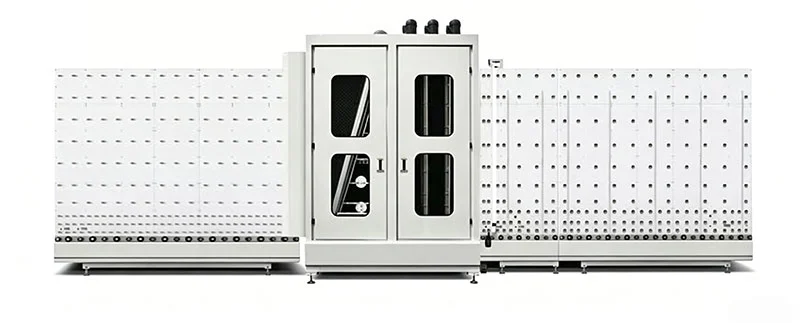

2000 Garis Tekan Pengeringan Cuci CNC Vertikal untuk Mesin Kaca Terisolasi dan Tempered

Fitur Inti

Itu2000 Garis Tekan Pengeringan Cuci CNC Vertikal untuk Mesin Kaca Terisolasi dan Tempereddibangun di sekitar struktur pengangkutan vertikal, yang memungkinkan air mengalir secara gravitasi selama tahap pencucian dan pembilasan dan membantu menjaga permukaan kaca bebas dari sisa tetesan sebelum dikeringkan.

1. Mencuci, mengeringkan, dan menekan dalam satu baris:Ketiga tahapan tersebut disusun secara berurutan pada satu jalur konveyor. Lembaran kaca masuk pada ujung pemuatan dan keluar sebagai unit kaca insulasi yang ditekan atau panel tunggal yang telah dibersihkan. Tidak diperlukan transfer manual antar stasiun. Tata letak vertikal menempati ruang lantai lebih sedikit dibandingkan tata letak horizontal yang setara.
2. Kontrol layar sentuh CNC:Layar sentuh industri berfungsi sebagai antarmuka operator. Parameter untuk berbagai jenis kaca — waktu pencucian, suhu pengeringan, tekanan pengepresan, dan kecepatan konveyor — dapat disimpan sebagai resep bernama dan diingat kembali dari memori. Sistem mencatat alarm dan memberikan pembacaan kode kesalahan di layar.
3. Pencucian bertekanan tinggi dengan resirkulasi:Nosel semprot dua baris mengalirkan air dengan tekanan yang dapat disesuaikan ke kedua permukaan kaca. Sistem filtrasi multi-lapis memerangkap partikel dan memungkinkan air yang sama untuk disirkulasikan kembali. Konsumsi air rata-rata adalah sekitar 0,8 m³ per jam, dan elemen filter dapat diakses untuk dibersihkan tanpa perlu melakukan pembongkaran besar-besaran.
4. Pengeringan udara panas:Bagian pengeringan menggunakan ruang udara panas tertutup dengan kisaran suhu 40°C hingga 120°C, yang dapat disesuaikan secara bertahap. Udara disirkulasikan melalui pemanas dan diarahkan ke permukaan kaca dengan pisau udara. Ruangan tersebut disegel untuk mencegah masuknya debu, sehingga kaca kering tidak terkontaminasi kembali sebelum ditekan.
5. Stasiun pengepres hidrolik:Gaya tekan dihasilkan oleh silinder hidrolik dengan tekanan yang dapat diatur dari 0,2 MPa hingga 1,2 MPa. Kecepatan pers dan waktu penahanan dapat diprogram. Untuk kaca tempered, jalur tekanan dapat diatur ke profil yang lebih lembut untuk mengurangi risiko kerusakan.
6. Akses pembangunan dan pemeliharaan:Rangkanya dibuat dari pelat baja karbon yang menebal. Bantalan, segel, dan rol sikat ditentukan untuk tugas berkelanjutan. Panel servis di sisi setiap bagian menyediakan akses ke pompa, filter, dan motor blower tanpa melepas struktur konveyor.
7. Kompatibilitas jenis kaca:Garis ini menangani kaca isolasi, kaca tempered, panel arsitektur, dan kaca dinding tirai. Ukuran minimum dan maksimum masing-masing adalah lebar 280x450 mm dan 2000 mm. Pemrosesan standar dan kustom keduanya didukung dengan menyesuaikan kumpulan parameter yang disimpan.

Spesifikasi Teknis

Semua parameter tercantum di bawah untuk2000 Garis Tekan Pengeringan Cuci CNC Vertikal untuk Mesin Kaca Terisolasi dan Tempereddiverifikasi selama pengujian pabrik sebelum pengiriman. Laporan inspeksi pra-pengiriman disediakan pada setiap pesanan.

Alur Kerja Garis

Lembaran kaca bergerak melalui2000 Garis Tekan Pengeringan Cuci CNC Vertikal untuk Mesin Kaca Terisolasi dan Tempereddalam orientasi vertikal terus menerus. Di stasiun pemuatan, operator menempatkan panel kaca ke konveyor. Bagian pertama mencuci kedua permukaan dengan air resirkulasi melalui nozel semprot dua baris, diikuti dengan pembilasan air bersih. Kaca kemudian memasuki ruang pengering yang dipanaskan, di mana pisau udara mengarahkan udara panas ke seluruh permukaan. Setelah kering, kaca dilanjutkan ke stasiun pengepresan. Untuk unit kaca insulasi, rangka spacer — yang sudah dilapisi dengan sealant primer — ditempatkan di antara dua panel, dan mesin press hidrolik menyatukannya di bawah tekanan yang terkendali. Panel kaca temper tunggal dapat melewati saluran dengan stasiun penekan diatur ke mode bypass. Kaca yang sudah jadi keluar di ujung pembongkaran.

Komponen Utama

• Layar sentuh CNC dan PLC:Pengontrol kelas industri dengan tampilan berwarna. Menyimpan beberapa resep gelas. Menampilkan status real-time untuk setiap bagian dan mencatat riwayat alarm.
• Semprotkan nozel dan filtrasi:Nozel jet datar baja tahan karat disusun dalam dua baris. Sistem filter tiga tahap — saringan kasar, jaring halus, dan karbon aktif — membersihkan air yang disirkulasikan kembali sebelum kembali ke sirkuit penyemprotan.
• Unit pemanas dan pengeringan:Elemen pemanas listrik di dalam ruang tertutup. Pisau udara diposisikan untuk menutupi seluruh lebar kaca. Sensor suhu diumpankan kembali ke PLC untuk kontrol loop tertutup.
• Silinder tekan hidrolik:Silinder hidrolik kerja ganda dengan transduser tekanan. Kekuatan penekanan, waktu ramp, dan durasi tahan diatur pada layar sentuh.
• Sistem konveyor:Rol bermotor dengan permukaan berlapis karet mengangkut kaca. Kecepatan bervariasi dari 1 hingga 6 m/menit melalui penggerak inverter.
• Bingkai dan pelindung:Struktur baja karbon dengan cat tahan korosi. Panel pengaman transparan menutupi bagian pencucian dan pengeringan. Tombol berhenti darurat terletak di stasiun bongkar muat.

Produsen & Garansi

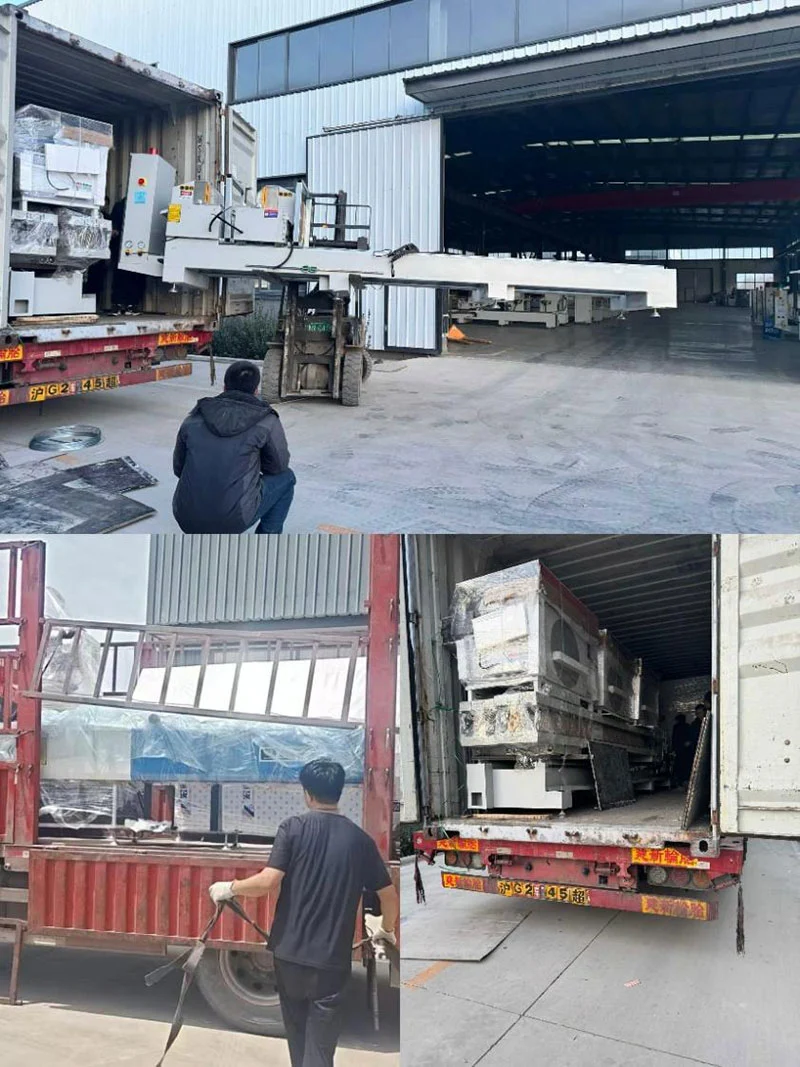

Shandong Lebulang Precision Machinery Co., Ltd., yang beroperasi sebagai Mesin LBL, telah memproduksi peralatan pemrosesan kaca dan jendela di fasilitas Jinan sejak tahun 1996. Perusahaan ini mencakup R&D, pemesinan komponen, perakitan, pengujian, dan penjualan dalam satu organisasi. Itu2000 Garis Tekan Pengeringan Cuci CNC Vertikal untuk Mesin Kaca Terisolasi dan Tempereddibangun di bawah sistem terintegrasi ini dan dikirim langsung dari pabrik. Sertifikasi CE dan ISO 9001 berlaku. Garansi satu tahun mencakup struktur utama, tidak termasuk item keausan normal. Dukungan teknis jarak jauh dan pelatihan pengoperasian disertakan. Suku cadang tersedia dan dapat dikirim secara internasional. Instalasi dan commissioning di lokasi dapat diatur sebagai layanan terpisah.

Pertanyaan Umum

Q1: Jenis kaca apa yang dapat diproses oleh lini produksi ini?

J: Itu2000 Garis Tekan Pengeringan Cuci CNC Vertikal untuk Mesin Kaca Terisolasi dan Tempereddibuat untuk kaca insulasi dan kaca temper, dan juga mendukung kaca arsitektural, pintu dan jendela, serta dinding tirai dengan kisaran ketebalan 4 mm hingga 25 mm. Ini tidak dirancang untuk kaca yang lebih tipis dari 3 mm atau lebih tebal dari 25 mm.

Q2: Apakah mesin sulit dioperasikan untuk karyawan baru?

J: Pengoperasiannya menggunakan layar sentuh CNC dengan resep tersimpan untuk berbagai jenis kaca. Panduan berbahasa Inggris dan panduan video disediakan. Panduan jarak jauh tersedia selama pengaturan. Berdasarkan masukan dari lokasi produksi, operator merasa nyaman dengan pengoperasian sehari-hari dalam satu hingga dua hari kerja.

Q3: Seberapa sering sistem sirkulasi air memerlukan pemeliharaan?

J: Sistem filtrasi multi-lapis memungkinkan air disirkulasi ulang dalam jangka waktu lama. Layar filter harus diperiksa dan dibersihkan sesuai jadwal yang ditentukan oleh keluaran kaca harian. Elemen filter pengganti tersedia sebagai suku cadang. Ketinggian tangki air diisi ulang secara berkala untuk mengimbangi penguapan.

Q4: Dapatkah voltase peralatan disesuaikan untuk berbagai negara?

J: Konfigurasi standar berjalan pada 380V tiga fase 50Hz. Tegangan dan frekuensi dapat ditentukan pada saat pemesanan — misalnya, 220V/60Hz atau 415V/50Hz — sehingga mesin sesuai dengan standar daya setempat tanpa memerlukan trafo eksternal.
