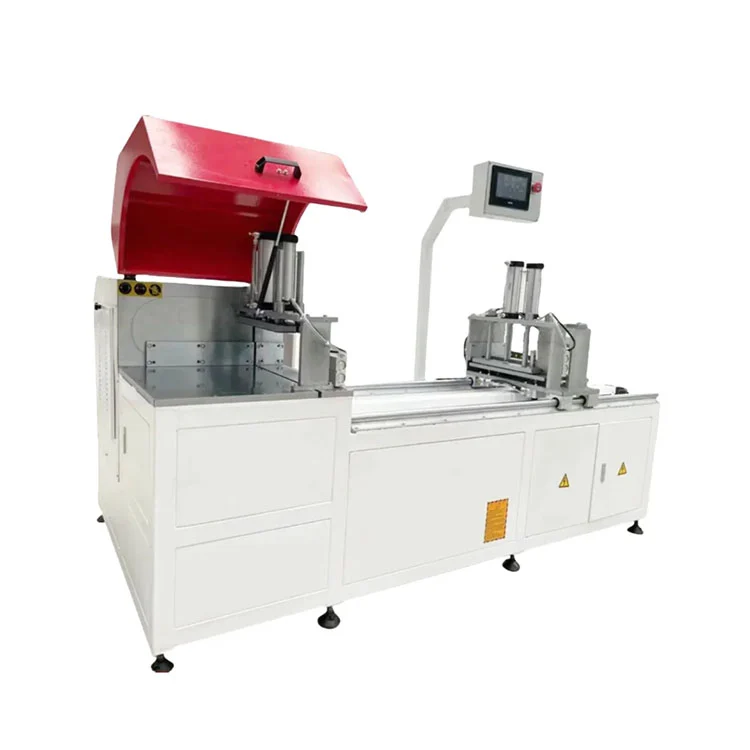

Gergaji Bundar CNC untuk Profil Aluminium Industri

Spesifikasi Teknis

Bagaimana Gergaji Beroperasi

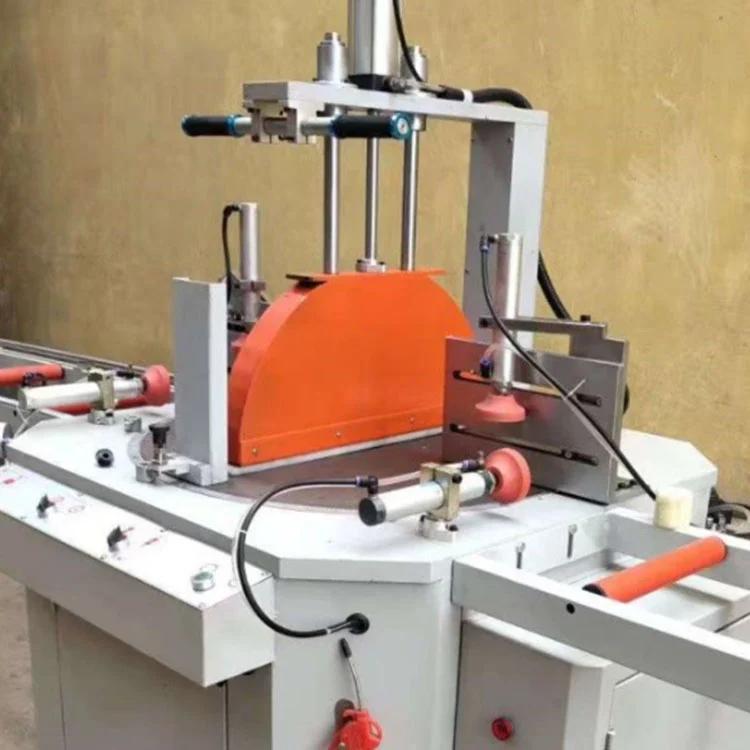

ItuGergaji Bundar CNC untuk Profil Aluminium Industriberoperasi dengan sumbu umpan yang digerakkan servo yang memposisikan profil di bawah mata gergaji sesuai dengan panjang yang dimasukkan pada layar sentuh. Operator memuat ekstrusi aluminium ke meja roller masukan, memilih program pemotongan dari memori atau memasukkan dimensi baru, dan memulai siklus. Klem pneumatik dipasang dari arah vertikal dan horizontal untuk menahan profil pada penahan referensi. Kepala gergaji, dilengkapi dengan silinder peredam gas-cair, turun melalui material dengan laju pengumpanan terkontrol untuk menghasilkan potongan persegi dan bebas duri. Semprotan cairan pemotongan yang diatomisasi mendinginkan bilah dan benda kerja selama pemotongan. Setelah bilah ditarik kembali, klem dilepaskan dan umpan servo memajukan profil ke posisi pemotongan berikutnya. Konfigurasi standar memotong pada 90° dan ±45°. Dengan modul sudut CNC opsional, kepala gergaji berputar ke sudut mana pun antara 22,5° dan 157,5° di bawah kendali program.

Komponen Utama

• Sumbu umpan servo:Motor servo AC menggerakkan sekrup bola sumbu X untuk pemosisian profil. Akurasi pemosisian ±0,05 mm, dengan toleransi pemotongan berulang dalam ±0,1 mm. Gagang perjalanan umpan standar dipotong dengan panjang dari 350 mm hingga 6500 mm.
• Rakitan kepala gergaji:Motor 5,5 kW atau 7,5 kW menggerakkan mata gergaji bundar tungsten karbida pada 2800 rpm. Silinder peredam gas-cair mengontrol laju pengumpanan vertikal agar sesuai dengan ketebalan material dan pemuatan blade.
• Sistem penjepitan pneumatik:Klem ganda vertikal dan horizontal dengan rahang lembut menahan profil pada pagar belakang dan meja. Kekuatan penjepitan dapat disesuaikan melalui pengatur tekanan udara yang diatur antara 0,5 dan 0,8 MPa.
• Pengontrol CNC dan layar sentuh:PLC impor yang dipasangkan dengan layar sentuh multi-bahasa 10 inci menangani penyimpanan program, input panjang, pemilihan sudut, dan kontrol siklus. Konektivitas USB dan jaringan didukung untuk transfer program.

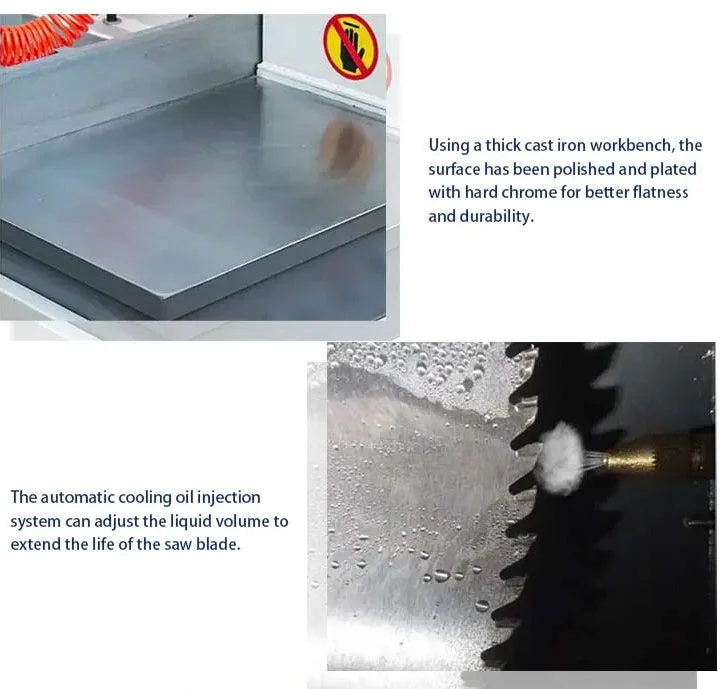

• Sistem pelumasan pendingin:Sistem cairan pemotongan yang dikabutkan secara otomatis menerapkan kabut pelumas ke bilah dan zona pemotongan. Hal ini mengurangi gesekan, memperpanjang umur pisau, dan membantu menghasilkan permukaan potongan yang bersih.
• Kandang pengaman:Pelindung mata pisau yang tertutup sepenuhnya menutupi area pemotongan. Tombol berhenti darurat dan sensor perlindungan tabrakan menghentikan alat berat jika terdeteksi hambatan pada jalur blade.

Gergaji Bundar CNC untuk Aksesori Standar Profil Aluminium Industri

1. Sistem kontrol pengumpanan servo CNC + layar sentuh multi-bahasa 10 inci
2. Pisau gergaji bundar tungsten karbida yang diimpor untuk aluminium
3. Rakitan kepala gergaji pemotong redaman gas-cair
4. Perangkat penjepit otomatis pneumatik ganda dengan rahang anti gores yang lembut
5. Sistem sirkulasi pelumasan pendingin otomatis
6. Penutup pelindung bilah pengaman tertutup penuh
7. Pipa pengumpulan debu serpihan aluminium
8. Tombol berhenti darurat, sensor perlindungan tabrakan
9. Panduan pengoperasian & pemeliharaan bahasa Inggris lengkap, perangkat suku cadang

Gergaji Bundar CNC untuk Profil Aluminium Industri Modul Peningkatan Opsional

1. Struktur pemotongan ekor nol (sisa ekor ≤5mm, pemanfaatan material tinggi)
2. Jalur konveyor rol bongkar muat otomatis untuk profil sepanjang 6m
3. Modul pemotongan sudut sewenang-wenang CNC (22,5°--157,5°)
4. Pengumpul debu penyimpanan chip berkapasitas besar
5. Modul diagnosis & statistik data online jarak jauh IoT
6. Perlengkapan penjepit sinkron multi-bagian bundel
7. Perjalanan pengumpanan khusus yang diperpanjang hingga 12000mm

Ruang Lingkup Aplikasi

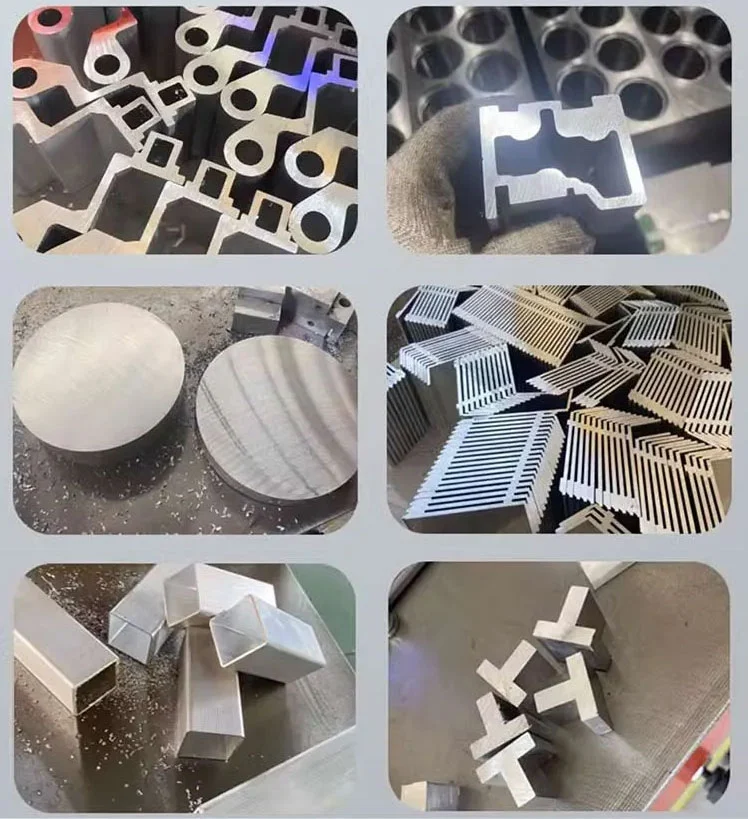

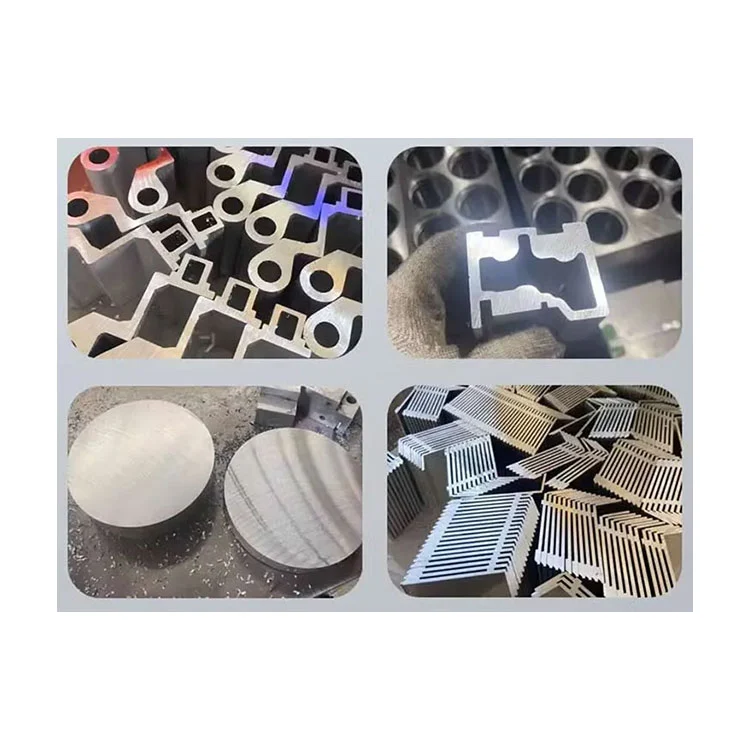

ItuGergaji Bundar CNC untuk Profil Aluminium Industridigunakan dalam lingkungan produksi di mana ekstrusi aluminium dipotong memanjang sebelum pemesinan atau perakitan lebih lanjut. Kegunaan umum termasuk memotong profil rangka untuk jendela dan pintu, tiang jendela dan jendela di atas dinding tirai, anggota struktur aluminium industri, rel pemasangan panel surya, dan profil dekoratif arsitektur. Gergaji dapat memproses bagian aluminium padat dan berongga, profil penahan panas, dan ekstrusi tembaga atau PVC ringan sesuai kapasitas penampangnya. Dengan modul sudut sembarang opsional, ini juga menghasilkan potongan miring untuk rangka ujung atap pelana, jendela trapesium, dan rakitan arsitektur multi-sisi.

Layanan kami

1. Garansi minimal satu tahun sejak tanggal commissioning.
2. Konsultasi gratis sebelum, selama, dan setelah penjualan.
3. Perencanaan proyek dan desain tata letak gratis.
4. Proses debug peralatan gratis hingga semua fungsi beroperasi sesuai spesifikasi.
5. Koordinasi gratis untuk pengaturan pengiriman jarak jauh.
6. Pelatihan gratis tentang pengoperasian dan pemeliharaan peralatan.
7. Garansi lengkap satu tahun dan layanan pemeliharaan seumur hidup.
