Gergaji Mitra Ganda untuk Produksi Rangka Jendela
Gergaji Mitra Ganda 45&90 Derajat untuk Produksi Rangka Jendela adalah mesin pemotong kepala ganda tugas berat dan presisi tinggi yang dirancang untuk profil aluminium, PVC, UPVC, dan penahan panas dalam pembuatan jendela, pintu, dan dinding tirai. Mesin ini menghasilkan pemotongan 45° dan 90° yang akurat dan dapat diulang dengan tepi bebas duri, mendukung operasi sinkron kepala tunggal dan kepala ganda untuk produktivitas maksimum. Merek Lebulang membuat mesin berkualitas tinggi.

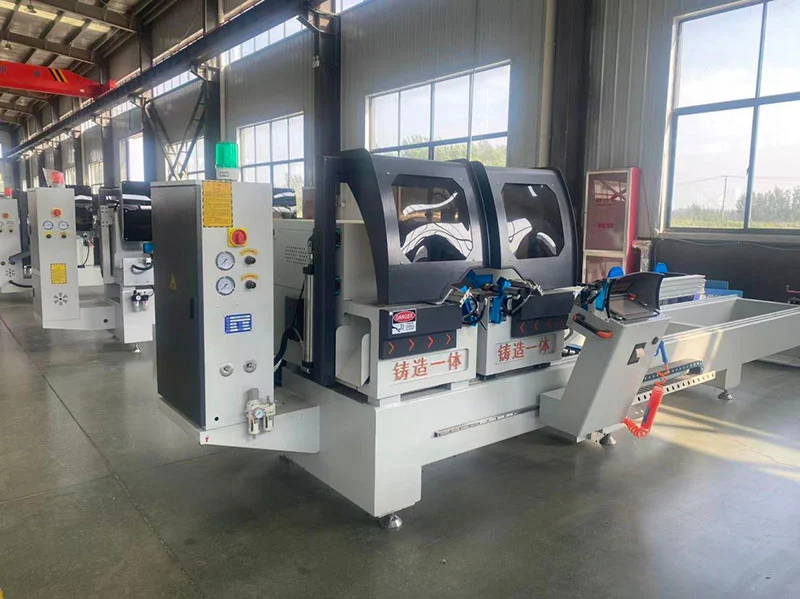

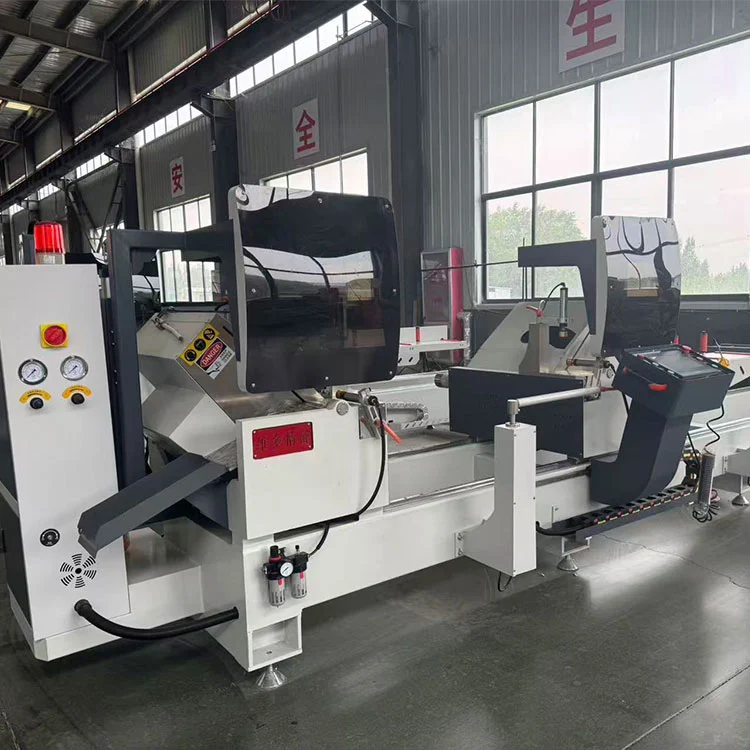

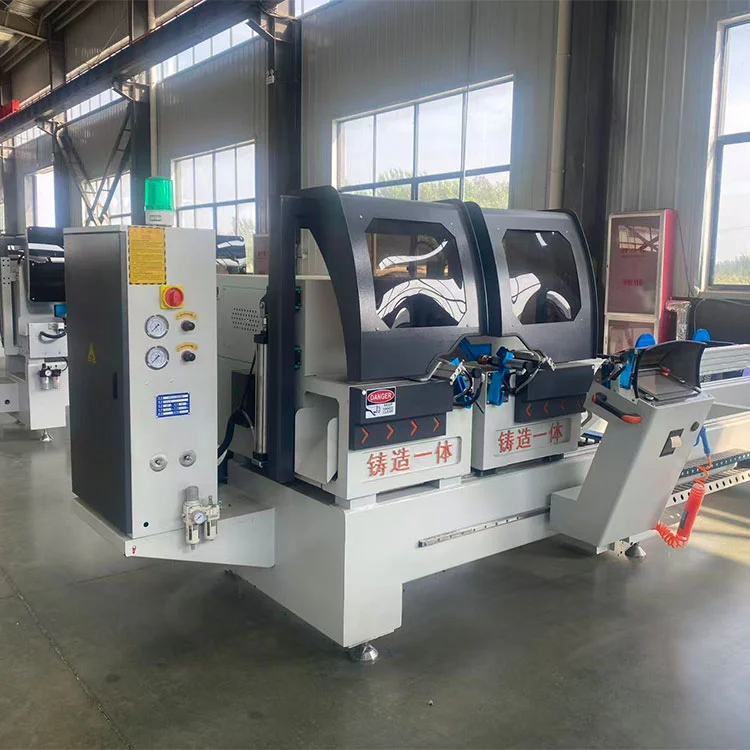

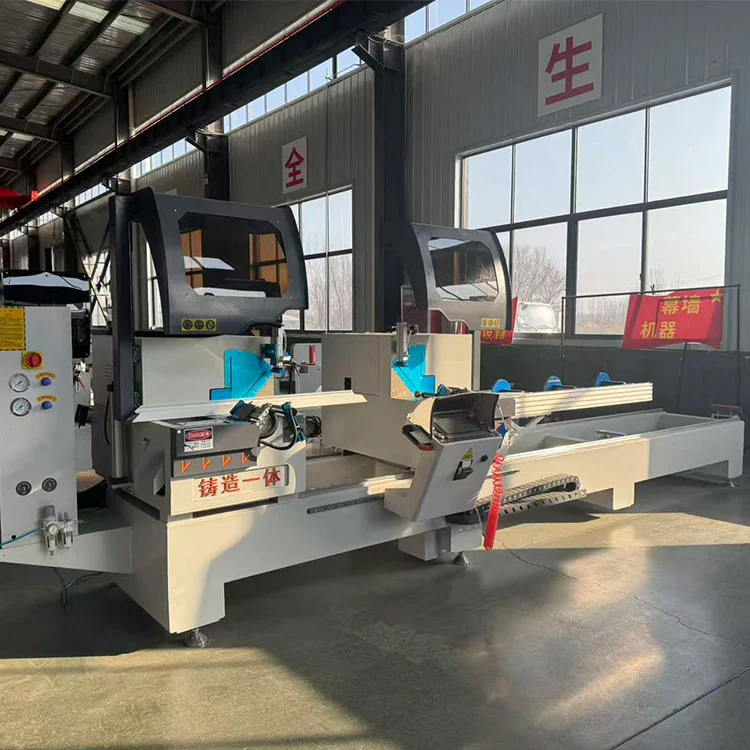

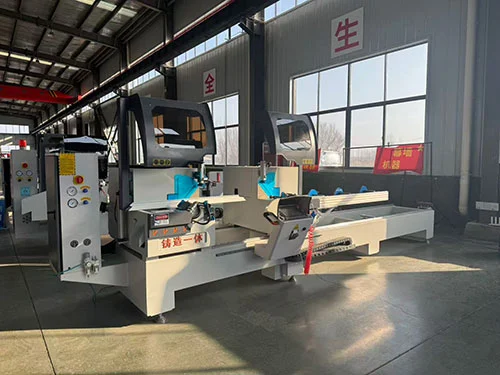

Gergaji Mitra Ganda untuk Produksi Rangka Jendela, dibuat di pabrik Mesin Lebulang di China di mana peralatan pemrosesan aluminium dan PVC telah diproduksi selama hampir tiga dekade, memotong profil pada 45° dan 90° untuk fabrikasi jendela, pintu, dan dinding tirai. Ini memproses ekstrusi aluminium, PVC, UPVC, penahan panas, dan tembaga. Dua kepala pemotong — T1 tetap dan T2 bermotor — terletak pada rel pemandu presisi bersama dan dapat beroperasi secara bersamaan, dengan kepala kanan digerakkan oleh penggerak servo untuk penentuan posisi panjang.
Meja kerja cor terintegrasi dan motor spindel yang terhubung langsung membentuk struktur inti. Setiap kepala gergaji ditenagai oleh motor 3 kW yang memutar bilah berujung karbida ø500 mm pada 3000 rpm. Klem pneumatik mengamankan benda kerja, dan silinder peredam udara-hidraulik mengontrol pengumpanan. Rangka baja yang dilas dan dasar besi cor bekerja sama dengan rel linier HIWIN dan komponen listrik Schneider untuk menjaga akurasi panjang tetap yang berulang dalam ±0,1 mm dan kekasaran permukaan pemotongan pada Ra 12,5 µm. Panjang pemotongan maksimum adalah 5000 mm, dengan fungsi pemotongan pendek mencapai hingga 200 mm. Pada 45° kapasitas bagiannya adalah 150 × 170 mm; pada 90° dapat menangani 150 × 345 mm, termasuk tabung persegi hingga 150 × 200 mm.
Pelindung keselamatan yang tertutup sepenuhnya, penghentian darurat, dan perlindungan beban berlebih merupakan perlengkapan standar. Ekstraksi chip khusus dan sistem vakum menangkap sekitar 70% serpihan, dan braket pendukung pengangkat putar yang dipatenkan mencegah profil melorot pada pertengahan bentang. Data dapat diimpor melalui LAN, USB, Bluetooth, atau input manual, dan sistem kontrol berinteraksi dengan perangkat lunak pengoptimalan umum. Printer label dan fungsi pencegahan kesalahan — yang menghalangi pemotongan ketika profil berada di luar toleransi — juga terpasang di dalamnya. Mesin ini bekerja dengan pasokan tiga fase 380V dan memerlukan tekanan udara 0,6–0,8 MPa.
Sertifikasi CE berlaku, dan konfigurasi OEM khusus diterima. Mesin Lebulang menyuplai gergaji langsung dari pabrik dengan desain yang bertujuan untuk memudahkan perawatan sehari-hari. Panduan instalasi jarak jauh disediakan tanpa biaya tambahan.
Gergaji Mitra Ganda 45 & 90 Derajat untuk Fitur Jendela Aluminium & PVC:
- A. memotong profil aluminium industri, profil PVC, pintu dan jendela aluminium, bahan dinding tirai.
- B. Operasi tanpa pekerja terampil, menyelesaikan kesulitan perekrutan pabrik
- C. fungsi pencetakan label,
- D. fungsi pencegahan kesalahan: kesalahan profil di luar jangkauan tanpa pemotongan.
- e. Meja kerja pengecoran terintegrasi presisi tinggi, motor spindel terintegrasi yang terhubung langsung,
- F. silinder peredam udara-cair, kepala T1, T2 terletak di rel pemandu terintegrasi.
- G. Mendukung beberapa mode impor data: Internet, LAN, U disk, Bluetooth, input manual, dll.
- H. Dapat mewujudkan docking data perangkat lunak optimasi umum pasar.
- Saya. Fungsi perlindungan lingkungan, penghilangan chip unik, desain penyedot debu, tingkat penyedotan debu 70%, lokasi bersih, kurangi frekuensi pembersihan, tingkatkan efisiensi kerja.
- J. Dilengkapi dengan braket pengangkat putar yang dipatenkan untuk menghindari kesalahan pemotongan yang disebabkan oleh droop tengah, dan dilengkapi dengan braket profil yang dapat digerakkan.

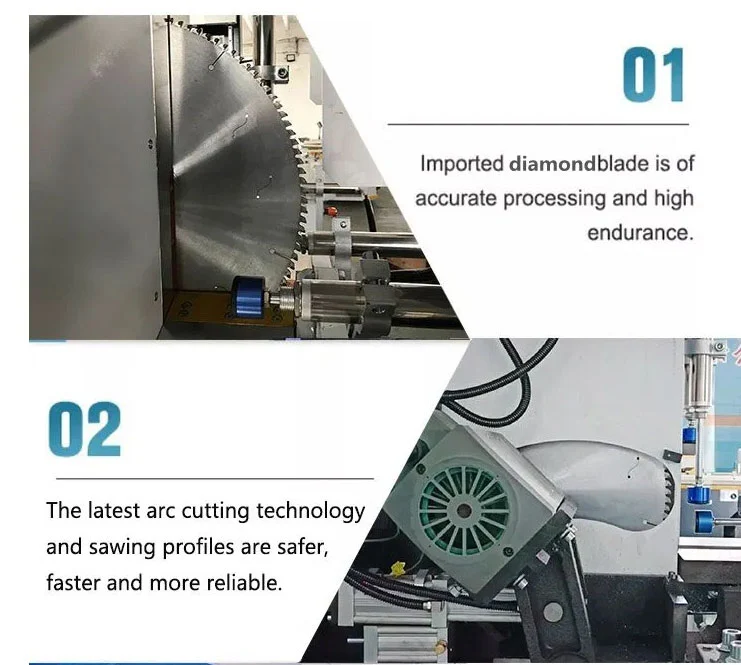

- k. Teknologi pemotongan busur terbaru, bagian penggergajian lebih aman, lebih cepat dan lebih dapat diandalkan.
Gergaji Mitra Ganda 45&90 Derajat untuk Jendela Aluminium & PVC
✅ Pemotongan Presisi Sudut Ganda
- • Sudut yang dapat disesuaikan secara otomatis:45° / 90°(sudut menengah opsional)
- • Akurasi posisi ±0,1 mm; sambungan mitra yang bersih dan rapat untuk rangka
✅ Kompatibilitas Multi-Bahan
- • Pemotonganaluminium, PVC, UPVC, penahan panas, tembagaprofil
- • Dioptimalkan untuk jendela, pintu, dinding tirai & ekstrusi arsitektur
✅ Efisiensi Tinggi Dua Kepala
- • Dua kepala disinkronkan; pemotongan simultan di kedua ujungnya
- • Digerakkan servo kepala kanan untuk penyesuaian panjang yang cepat dan akurat
- • 2--3× lebih cepat dibandingkan gergaji berkepala tunggal; ideal untuk produksi massal
✅ Opsi Kontrol CNC/Digital
- • Tampilan digital: pembacaan panjang cepat, pengoperasian sederhana
- • Peningkatan CNC: layar sentuh 10″, penyimpanan program, impor/ekspor USB
✅ Pembuatan Tugas Berat & Stabil
- • Rangka baja las yang kokoh + dasar besi cor; getaran minimal
- • Komponen premium: rel linier HIWIN, listrik Schneider, bilah berujung karbida
✅ Aman & Ramah Pengguna
- • Kap pengaman yang tertutup sepenuhnya, penghentian darurat, perlindungan beban berlebih
- • Retraksi bilah otomatis; penjepitan pneumatik untuk memegang profil dengan aman
✅ Bersertifikat CE & Andal
- • Memenuhi standar keselamatan UE; Operasi terus menerus 24/7
- • Garansi 12--24 bulan; pasokan suku cadang jangka panjang
Spesifikasi Teknis
| Catu daya | 380v 50hz |
| Motor kepala gergaji | 2× 3KW/3000r/mnt |
| Tekanan kerja | 0,6~ 0,8MPa |
| Konsumsi udara | 60L/menit |
| Panjang pemotongan | Max5000mm min 280mm (Fungsi pemotongan pendek adalah 200mm terpendek) |
| Lebar pemotongan | Maks 150mm |
| Maks. Memotong kemiringan | 45°150×170mm 90°150×345mm |
| Maks. pemotongan tabung persegi | 150×200mm |
| Sudut pemotongan | 45 derajat 90 derajat |
| Kecepatan makan | terus menerus dapat bertahan 0-4m/menit |
| Spesifikasi mata gergaji | ø500 × ø30 × 4,4× Z120 |
| dimensi | 6550× 1300× 1800mm |
| berat | 2000kg |
| Akurasi panjang tetap berulang | ≤ 0,1 mm |
| Tunjangan sudut pemotongan bagian | ± 3' |
| Kerataan profil pemotongan | ≤ 0,02m |
| Kekasaran pemotongan profil | Ra12,5μm |
Komponen Utama
- Mata Gergaji: Pisau berujung karbida impor untuk potongan halus dan bebas duri

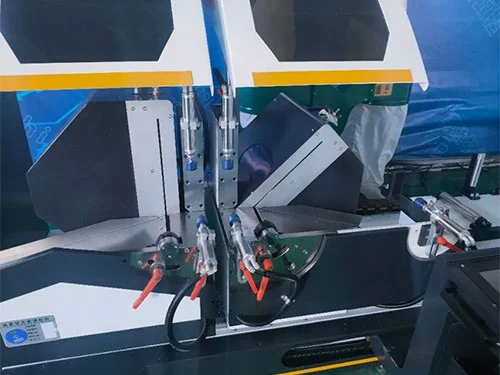

- Klem Pneumatik: Klem horizontal/vertikal untuk penahan profil kokoh
- Rel Linier: Rel presisi Taiwan HIWIN untuk pergerakan yang mulus
- Panel Kontrol: Tampilan digital intuitif atau layar sentuh 10″ CNC
- Sistem Keamanan: Pelindung yang sesuai dengan CE, penghentian darurat, perlindungan beban berlebih
Layanan Purna Jual
- Jaminan: 1 tahun (suku cadang gratis & dukungan teknis)
- Instalasi: Insinyur tersedia untuk instalasi & pelatihan di luar negeri
- Suku cadang: Pasokan jangka panjang dengan biaya pabrik
- Mendukung: Dukungan teknis online 24/7 (panggilan video, diagnosis jarak jauh)
