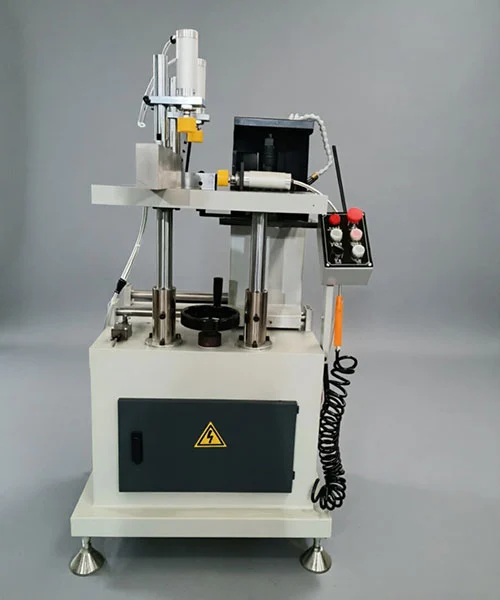

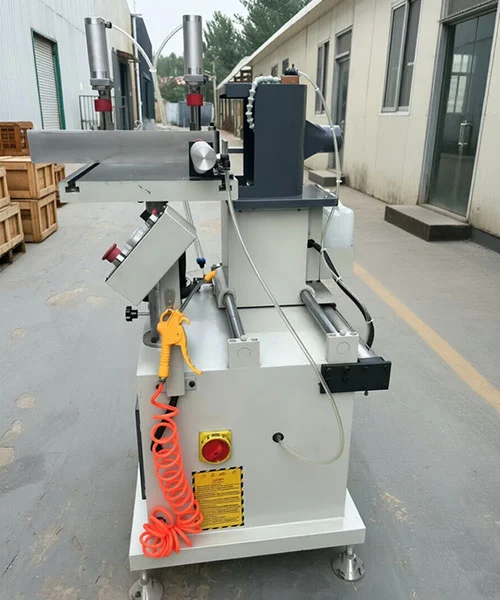

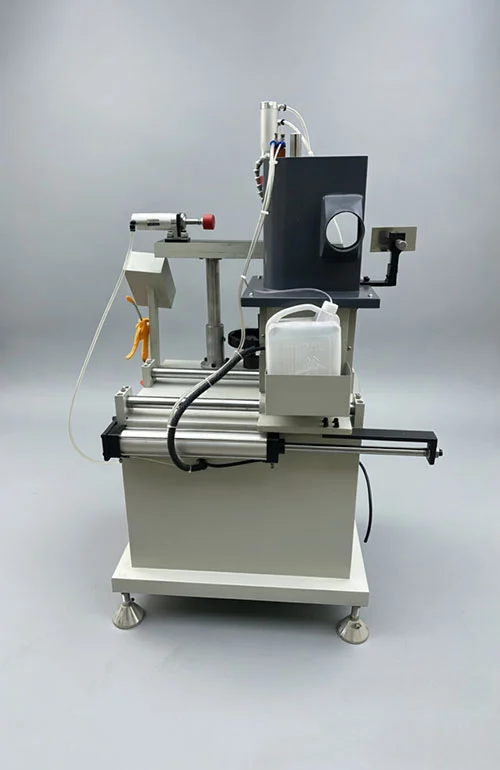

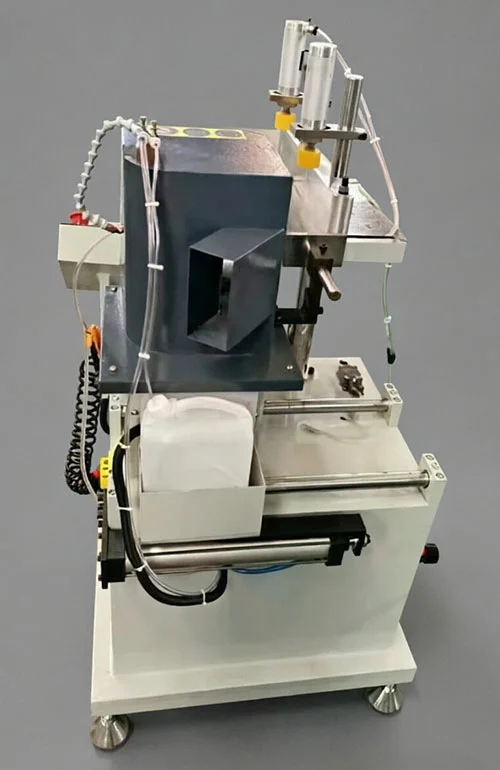

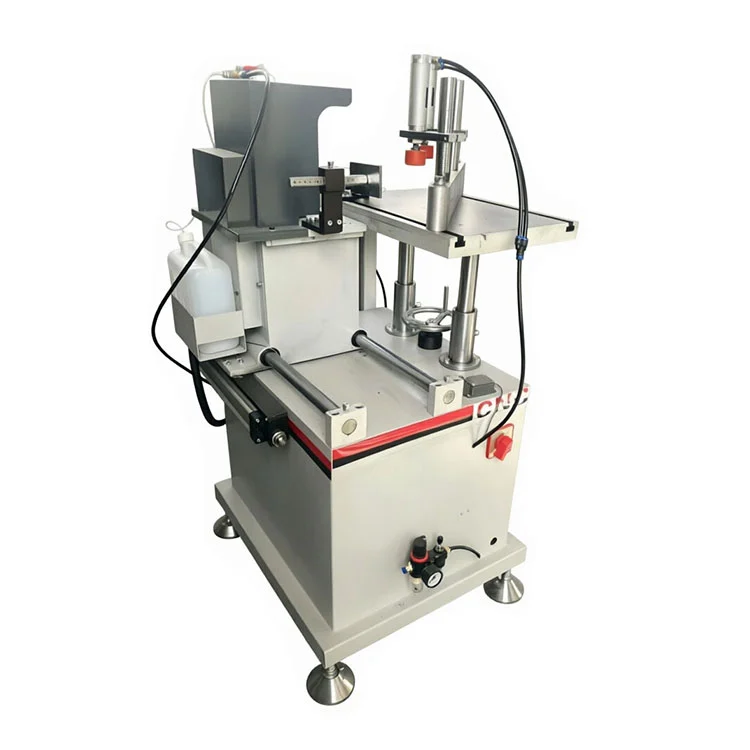

Mesin Penggilingan Akhir PVC untuk Profil Jendela

Fitur Utama

• Pembentukan akhir profil:ItuMesin Penggilingan Akhir PVC untuk Profil Jendelamengakomodasi permukaan tangga, alur persegi panjang, duri dan struktur serupa dengan mengganti perkakas, yang dipasang pada poros horizontal.
• Kisaran penggilingan miring:Pelat pemosisian di meja kerja dapat diatur antara -55° dan +55°, memungkinkan pemotongan bevel pada ujung profil tanpa jig khusus.
• Umpan bantalan linier:Mekanisme pengumpanan pahat berjalan pada pasangan gerak bantalan linier, menjaga getaran tetap rendah dan gerakan dapat diulang selama siklus penggilingan.
• Permukaan akhir selesai:Ujung yang diproses secara konsisten mencapai kekasaran Ra12,5 μm, yang cukup untuk perakitan bagian transom dan rangka yang rapat.
• Penjepitan pneumatik:Profil ditahan oleh klem yang dioperasikan dengan udara selama pemotongan, sehingga mengurangi upaya operator sekaligus mempertahankan posisi benda kerja.

Spesifikasi Teknis

Ruang Lingkup Aplikasi

IniMesin Penggilingan Akhir PVC untuk Profil Jendeladigunakan dalam produksi jendela PVC, jendela komposit aluminium-plastik, dan kusen jendela aluminium penahan panas. Benda kerja yang umum termasuk jendela di atas pintu tengah, profil kusen pintu, dan bagian ekstrusi lainnya yang memerlukan pembentukan permukaan ujung, alur, atau pemotongan duri sebelum perakitan.

Komponen Utama

• Spindel penggilingan:Spindel horizontal menerima pemotong yang dapat diganti untuk pekerjaan langkah, alur, dan duri. Berjalan pada kecepatan yang sesuai dengan perkakas karbida untuk menghilangkan material bersih.
• Sistem panduan bantalan linier:Gerbong umpan bergerak pada bantalan linier yang disegel, yang hanya memerlukan pelumasan berkala dan membantu mempertahankan geometri potongan yang konsisten dari waktu ke waktu.
• Unit penjepit pneumatik:Klem terhubung dengan pasokan udara 0,5–0,8 MPa. Rahang dibentuk untuk menghindari penandaan permukaan profil selama siklus penggilingan.
• Meja kerja yang dapat disesuaikan:Pelat pemosisian yang diatur secara manual memungkinkan operator memutar sudut dari -55° hingga +55°, dengan skala untuk pemosisian berulang.

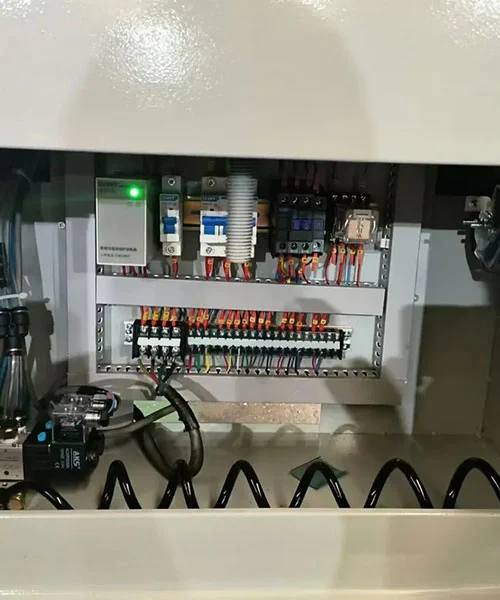

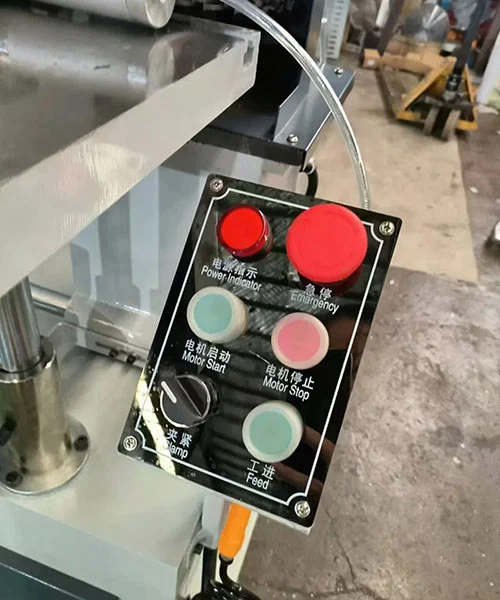

• Sirkuit kontrol:Menggunakan stasiun tombol tekan sederhana dan interlock pengaman yang mencegah spindel mulai saat pelindung terbuka. Komponen kelistrikan disusun dalam wadah tertutup debu.

Produsen & Dukungan

Dengan pabrik yang didirikan pada tahun 1996, Mesin Lebulang telah memproduksi peralatan pemrosesan profil di Jinan, Tiongkok selama hampir tiga dekade. ItuMesin Penggilingan Akhir PVC untuk Profil Jendeladipasok langsung dari pabrik, memiliki sertifikasi CE dan ISO, dan dapat disesuaikan berdasarkan perjanjian OEM/ODM. Garansi satu tahun mencakup struktur utama, dan panduan pemasangan jarak jauh diberikan tanpa biaya tambahan.

Pengemasan & Pengiriman

SetiapMesin Penggilingan Akhir PVC untuk Profil Jendeladikemas dalam peti kayu standar kelas ekspor dengan penyangga internal untuk mencegah pergerakan selama transit. Petinya tahan lembab dan diberi label dengan petunjuk penanganan. Syarat pengiriman adalah FOB Jinan atau Qingdao, dengan waktu tunggu pengiriman biasanya 15 hingga 25 hari kerja setelah konfirmasi pesanan. Dokumen termasuk laporan pengujian, daftar pengepakan, dan sertifikat CE dikirim secara digital sebelum pengiriman.

Pertanyaan Umum

Q1: Struktur profil apa yang dapat diproses oleh Mesin Penggilingan Akhir PVC untuk Profil Jendela?

A: Dengan mengganti alat pemotong, mesin akan menggiling permukaan berundak, alur persegi panjang, duri, dan detail ujung lainnya yang biasa diperlukan pada transom komposit PVC dan aluminium-plastik serta profil rangka.

Q2: Berapa rentang penyesuaian sudut untuk pemotongan bevel?

J: Pelat pemosisian meja kerja dapat disesuaikan dari -55° hingga 55°, sehingga memungkinkan untuk menghasilkan potongan ujung miring dalam rentang ini tanpa perlengkapan tambahan.

Q3: Bagaimana stabilitas dipertahankan selama penggilingan?

J: Mekanisme pengumpanan pahat menggunakan pasangan gerak bantalan linier, yang mengurangi getaran dan membantu menjaga kedalaman penggilingan tetap konsisten di seluruh siklus berulang.

Q4: Kekasaran permukaan ujung apa yang bisa diharapkan?

J: Ujung yang dikerjakan secara konsisten menghasilkan kekasaran Ra12,5 μm, hasil akhir yang memungkinkan sambungan rapat pada rakitan jendela dan pintu.

Q5: Apa dimensi meja kerja?

A: Meja kerja mesin berukuran 500 × 350 mm, memberikan dukungan stabil untuk profil jendela UPVC dan aluminium-plastik standar.

Q6: Berapa lebar penggilingan maksimum?

J: Set perkakas mendukung lebar penggilingan maksimum 90 mm.

Q7: Apa saja persyaratan pasokan listrik dan udara?

A: Mesin bekerja dengan daya tiga fase 380V, 50Hz dan membutuhkan tekanan udara kerja 0,5 hingga 0,8 MPa untuk sistem penjepit pneumatik.

Q8: Apakah suku cadang tersedia?

J: Ya. Suku cadang aus yang umum, termasuk roda pemotong dan alat penyetel yang diimpor, tersedia sebagai opsi dan dapat diganti dengan mudah oleh operator.
