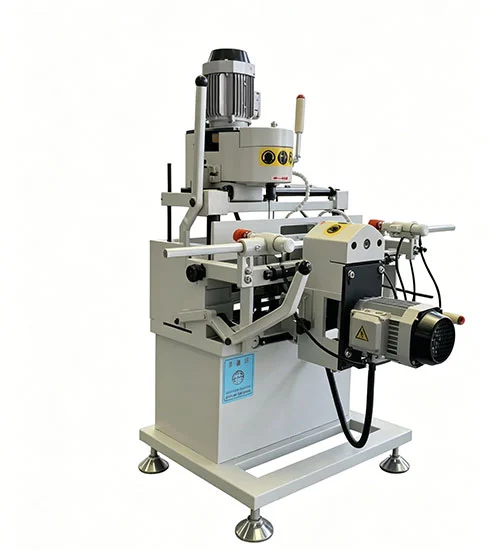

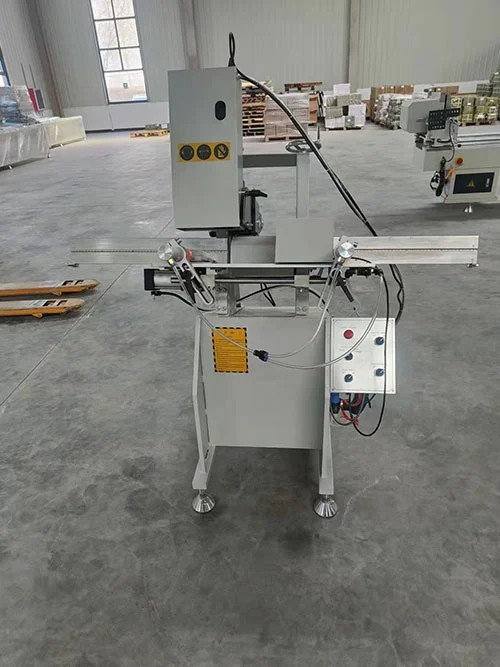

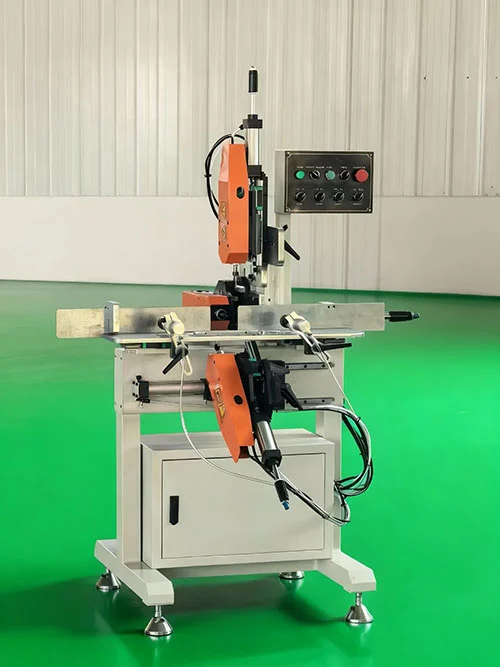

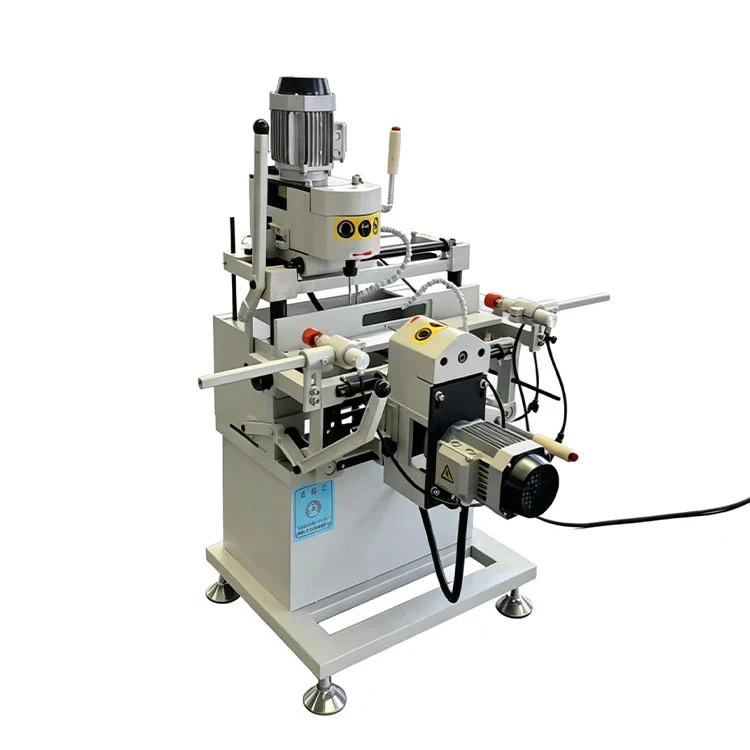

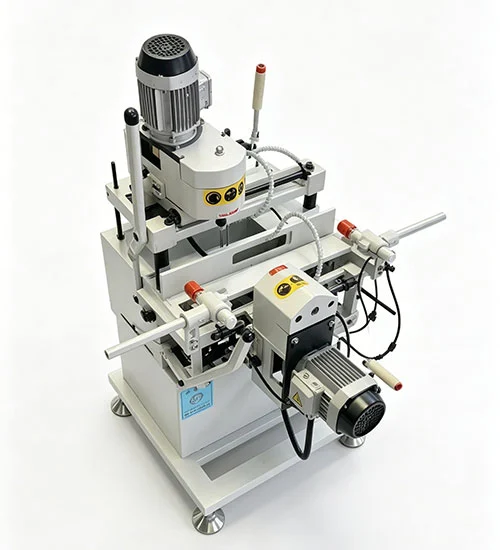

Mesin Penggilingan Slot Air Jendela PVC UPVC

• Mesin Penggilingan Slot Air Jendela PVC UPVCmenyediakan kemampuan penggilingan tiga sumbu: pemotongan vertikal, horizontal, dan miring pada stasiun yang sama.
• Itu dibuat untuk menggiling slot drainase air dan lubang keseimbangan tekanan udara di profil jendela dan pintu PVC.
• Kepala bagian bawah mengubah dan mengencangkan alat dalam satu tindakan penjepitan, sehingga pemrosesan slot padaMesin Penggilingan Slot Air Jendela PVC UPVCdiselesaikan tanpa perubahan alat manual perantara.
• Meja kerja penggilingan bergerak sepanjang panduan linier persegi panjang, mempertahankan gerakan garis lurus selama pemotongan.
• Kepala penggilingan miring memungkinkan penyesuaian sudut dan gerakan otomatis atas/bawah plus kiri/kanan. Hal ini memungkinkan penggilingan slot air 45° sambil mempertahankan simetri slot kiri-kanan.
• Motor spindel berkecepatan tinggi dipasang untuk penggilingan yang stabil pada kecepatan pemotongan yang diperlukan.

Spesifikasi Teknis

Ruang Lingkup Aplikasi

IniMesin Penggilingan Slot Air Jendela PVC UPVCdigunakan pada jalur produksi jendela dan pintu UPVC dan PVC. Aplikasi yang umum termasuk penggilingan slot drainase di dasar tingkap dan bingkai jendela geser, pemotongan lubang pemerataan tekanan udara di jendela di atas pintu dan tiang jendela, dan pembuatan slot miring jika diperlukan oleh desain profil. Mesin ini menangani profil putih standar dan bagian berwarna atau dilaminasi, dengan tata letak kepala tiga sumbu yang mencakup sebagian besar konfigurasi slot yang ditemukan pada fabrikasi jendela perumahan dan komersial ringan.

Komponen Utama

• Tiga motor spindel (masing-masing 0,75 kW):Menyediakan penggerak independen untuk tiga kepala penggilingan, yang beroperasi pada kecepatan hingga 24.000 putaran/menit untuk tepi slot yang bersih pada bahan UPVC.
• Sistem panduan linier persegi panjang:Mendukung meja kerja yang bergerak selama langkah penggilingan, membantu menjaga kelurusan slot dan pemosisian berulang di seluruh batch.
• Alat pneumatik menjepit kepala bagian bawah:Pemotong diganti dan dikencangkan dalam satu tindakan, mengurangi waktu idle dan menghilangkan rutinitas pengencangan alat manual.
• Kepala miring yang dapat disesuaikan (kepala No. 3):Sudut penggilingan dapat diatur secara manual dengan pegangan pengunci, mencakup 45° dan sudut lainnya sambil menjaga simetri slot kiri-kanan tetap konsisten.
• Panel kontrol dan kabel:Pengoperasian tombol tekan dengan penghentian darurat khusus. Komponen kelistrikan ditempatkan dalam wadah yang terlindung dari debu, dan sirkuit pneumatik mencakup unit filter-regulator-pelumas untuk menjaga tekanan penjepit tetap stabil.
• Bingkai dan pelindung:Basis baja yang dilas memberikan struktur yang kaku. Pelindung keselamatan transparan menutupi area penggilingan dan bertautan dengan sirkuit start spindel.

Fungsi Mesin

• Penggantian alat otomatis dan siklus slot:Kepala bagian bawah melakukan penjepitan dan pelepasan pahat dalam satu tindakan, menyelesaikan penggilingan slot tanpa perkakas ulang manual.
• Kemampuan slot air dan lubang keseimbangan:Menangani slot drainase dan lubang pemerataan tekanan udara pada profil UPVC dan PVC.
• Gerakan terpandu:Panduan linier persegi panjang mendukung meja kerja yang bergerak, berkontribusi pada jalur penggilingan yang lurus dan berulang.
• Kontrol langsung:Pengoperasian tombol tekan dengan fungsi yang diberi label dengan jelas; operator dengan pelatihan dasar pabrik dapat mengelola alat berat setelah periode penyetelan yang singkat.
• Jejak kompak:Dimensi 1150 × 1100 × 1700 mm sesuai dengan garis fabrikasi jendela standar.

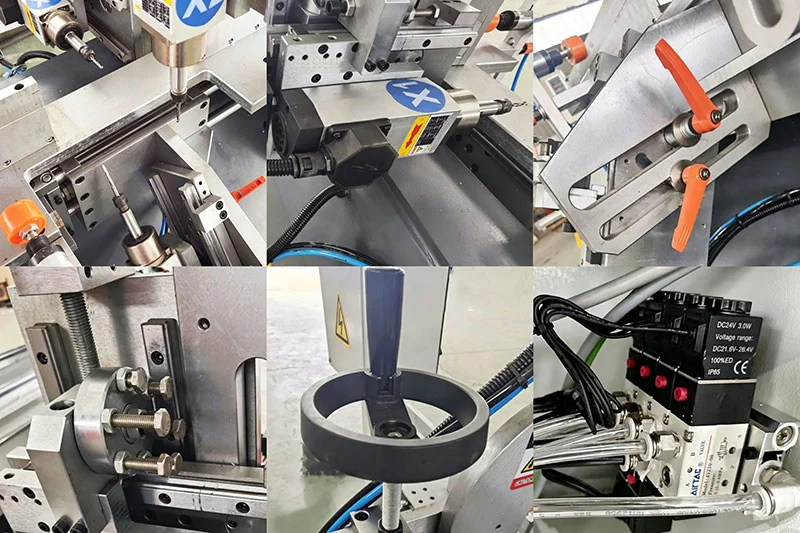

Detail Produk

• Tiga kepala penggilingan— dikonfigurasi untuk pemesinan slot air dan lubang udara pada profil jendela dan pintu UPVC.
• Motor spindel berkecepatan tinggi— kecepatan rotasi maksimum hingga 24.000 putaran/menit untuk tepi slot yang bersih.
• Kepala No.3 (miring)— sudut penggilingan dapat diatur secara manual agar sesuai dengan sudut slot yang diperlukan.
• Penghentian kedalaman yang dapat disesuaikan dengan cepat— mengurangi waktu pengaturan saat beralih antar kumpulan profil.
• Penyesuaian ketinggian roda tangan— memungkinkan operator menyempurnakan posisi pemotong vertikal tanpa alat.
• Komponen pneumatik dan listrik— bersumber dari pemasok yang diakui secara internasional dan disambungkan untuk memenuhi persyaratan CE.

Pengemasan & Pengiriman

SetiapMesin Penggilingan Slot Air Jendela PVC UPVCdikemas dalam peti kayu standar ekspor dengan bantalan busa internal dan pengikat baja. Peti tersebut ditandai dengan jelas dengan simbol penanganan dan detail pengiriman. Syarat pengiriman adalah FOB Jinan atau Qingdao, dengan pengiriman biasanya dalam 15-25 hari kerja setelah konfirmasi pesanan. Laporan pengujian pra-pengiriman dan salinan digital sertifikat CE diberikan sebelum mesin meninggalkan pabrik.

Pertanyaan Umum

Q1: Bahan apa yang dapat diproses oleh Mesin Penggilingan Slot Air Jendela PVC UPVC ini?

J: Dibuat untuk profil jendela dan pintu UPVC dan PVC.

Q2: Apakah alat berat memerlukan operator yang terampil?

J: Kontrolnya didasarkan pada panel tombol tekan sederhana. Operator dapat mempelajari alur kerja dengan cepat, dan instruksi terperinci disediakan.

Q3: Dapatkah mesin menggiling slot air 45°?

J: Ya. Kepala penggilingan miring mendukung penggilingan slot 45° dan mempertahankan simetri kiri-kanan pada profil.

Q4: Apakah catu daya dapat disesuaikan?

A: Konfigurasi standar menggunakan 220V 50/60Hz. Tegangan lain dapat diatur saat pemesanan.

Q5: Bagaimana cara kerja penggantian alat otomatis?

J: Mekanisme kepala bagian bawah mengubah dan mengencangkan pemotong dalam satu gerakan, sehingga slot dapat diselesaikan tanpa henti untuk penyesuaian pahat manual.

Q6: Berapa kisaran panjang penggilingan?

A: Panjang penggilingan dapat disesuaikan dari 30 mm hingga 60 mm.

Q7: Apakah mesin dilengkapi dengan perangkat lunak atau instruksi?

J: Antarmuka perangkat lunak berbahasa Inggris dan petunjuk pengoperasian disertakan. Sistem dapat mengimpor data gambar dari AutoCAD.

Q8: Berapa ukuran dan berat keseluruhannya?

A: 1150 × 1100 × 1700 mm, berat kotor 200 kg.

Q9: Apakah suku cadang tersedia?

J: Ya. Bahan habis pakai seperti roda pemotong dan alat pengaturan tersedia sebagai item opsional, dan suku cadang yang sering aus dapat diganti oleh pengguna.
