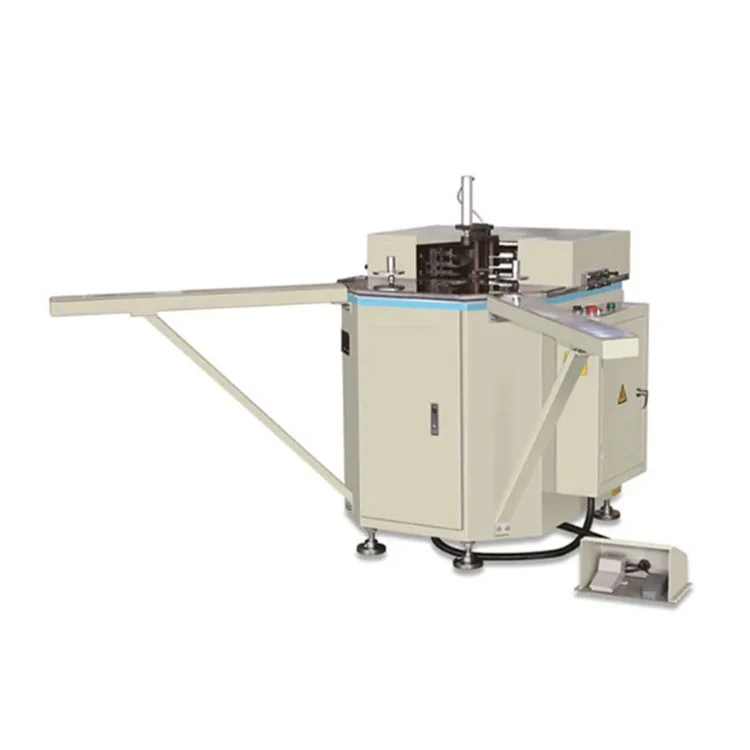

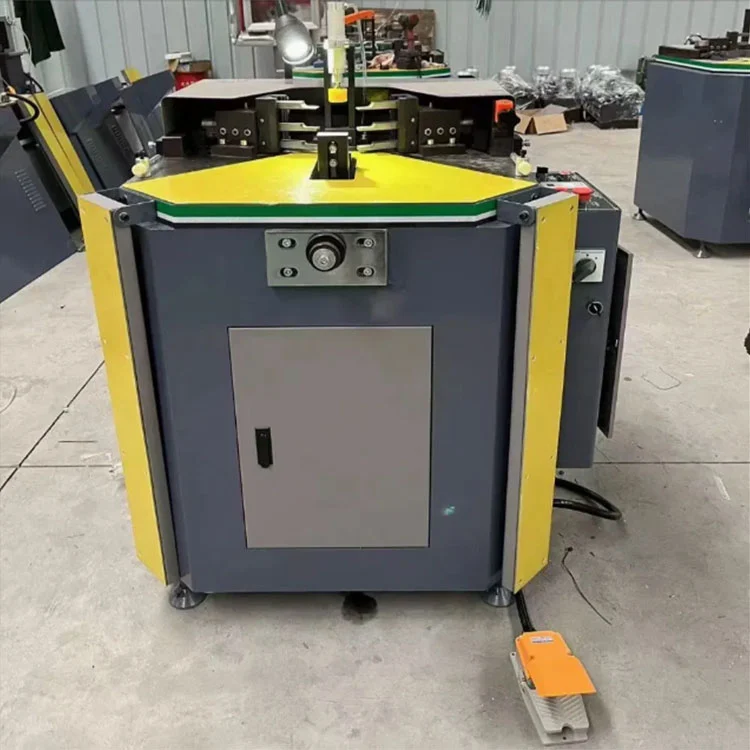

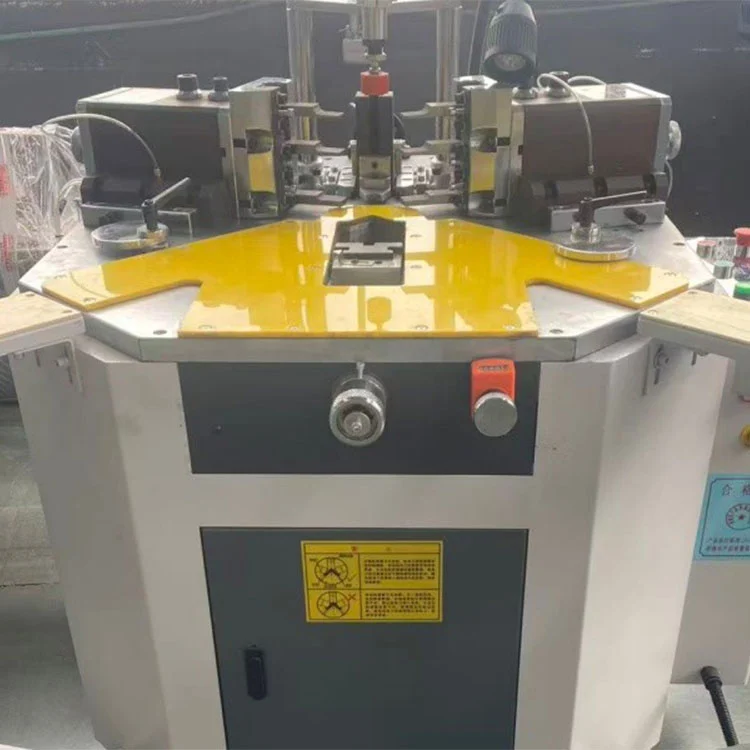

100mm * 3500mm Mesin Penggabung Sudut Pintu Jendela Aluminium Dua Kepala
Mesin Penggabung Sudut Pintu Jendela Aluminium Dua Kepala 100mm*3500mm merek Lebulang (juga disebut mesin crimping sudut kepala ganda) adalah unit hidrolik semi-otomatis yang dirancang untuk crimping sudut 90° pada profil aluminium dalam produksi jendela dan pintu. Ini menyelesaikan dua sudut dalam satu siklus, mendukung lebar profil hingga 100mm dan panjang bingkai maksimal 3500mm, ideal untuk pembuatan bingkai aluminium berkekuatan tinggi dalam jumlah sedang hingga besar. Pabrik kami berada di Cina.
Dirancang untuk crimping sudut 90° pada kusen jendela dan pintu aluminium, unit hidraulik kepala ganda ini menyelesaikan dua sudut dalam satu siklus. Kapasitas lebar profil mencapai 100 mm, dan panjang rangka maksimal yang ditampungnya adalah 3500 mm. Ukuran bingkai minimum adalah 450 × 450 mm, mencakup rakitan standar dan ukuran sedang.
Sistem hidraulik menghasilkan tekanan tetapan antara 15 dan 18 MPa, menghasilkan gaya crimping yang konsisten untuk sambungan sudut yang rapat dan bebas celah. Dua kepala beroperasi secara bersamaan, sehingga mengurangi waktu siklus dibandingkan dengan alternatif satu kepala. Klem pneumatik dipasang sebelum crimping dimulai, menerapkan tegangan awal yang menahan profil pada tempatnya dan membantu mencegah distorsi selama proses penyambungan.

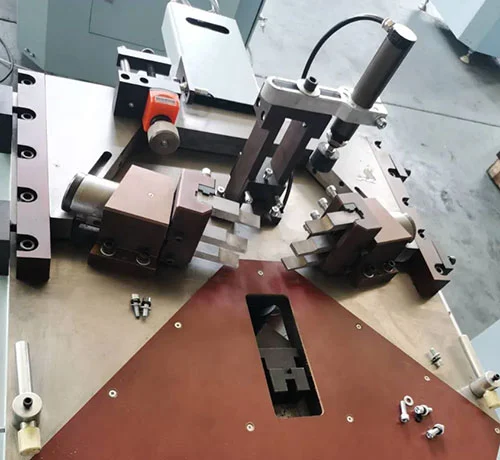

Penyesuaian posisi dan perkakas bersifat mekanis. Blok penempatan dalam dan luar bergeser secara vertikal, dan pisau crimping dapat diubah posisinya dari depan ke belakang serta dari kiri ke kanan. Rentang pergerakan ini memungkinkan alat berat beradaptasi dengan penampang profil yang berbeda tanpa memerlukan perkakas khusus untuk setiap bentuk. Pemandu linier membawa rakitan bergerak, menjaga akurasi penggabungan sudut dalam ±0,1 mm dan kesalahan jahitan di bawah 0,15 mm.
Unit ini beroperasi dengan pasokan tiga fase 380V dan menggunakan daya 1,5 kW. Tangki oli hidrolik 20L mendukung sirkuit crimping, dan tekanan udara kerja tetap antara 0,5 dan 0,8 MPa. Penggunaan yang umum termasuk rangka jendela tingkap, geser, dan penahan panas, rakitan panel pintu aluminium, dan sambungan tiang jendela atau jendela di atas pintu 90° dalam fabrikasi dinding tirai. Jejak mesin berukuran 1200 × 1100 × 1300 mm.
Mesin LBL, yang telah memproduksi peralatan pemrosesan profil aluminium di pabriknya di China selama hampir 30 tahun, memasok mesin penggabung sudut ini dengan sertifikasi CE. Konfigurasi OEM khusus tersedia, dan peralatan disediakan langsung dari pabrik. Desainnya dibuat untuk memudahkan pemeliharaan sehari-hari, dan panduan pemasangan jarak jauh disertakan tanpa biaya tambahan.
100mm * 3500mm Mesin Penggabung Sudut Pintu Jendela Aluminium Dua Kepala
- Crimping Simultan Dua KepalaPenyelesaian satu kalidua sudut 90°; Efisiensi 2× vs mesin satu kepala, cocok untuk produksi massal.
- ✅ Kapasitas Besar 100mm×3500mmLebar profil maksimal100mm, panjang bingkai maks3500mm; ukuran bingkai minimum450x450mm, cocok dengan rangka aluminium standar & besar.
- ✅ Sistem Hidraulik Tugas BeratNilai tekanan15--18MPa, gaya crimping yang kuat memastikan sambungan sudut yang kaku dan bebas celah.

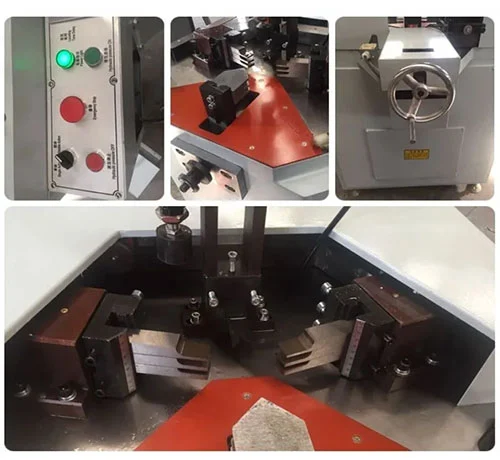

- ✅ Posisi yang Dapat Disesuaikan dengan PresisiBlok pemosisian dalam/luardapat disesuaikan atas/bawah; pisau crimpingdepan/belakang, kiri/kanan dapat disesuaikanuntuk berbagai bagian profil.
- ✅ Penjepit Pneumatik & Pra-KeteganganPenjepitan otomatis dengan pratarik mencegah deformasi profil; memastikan sudut 90° yang akurat dan jahitan yang rapat.
- ✅ Panduan Linier Presisi TinggiGerakan halus dan stabil; akurasi penggabungan sudut±0,1 mm, presisi diagonal yang konsisten.

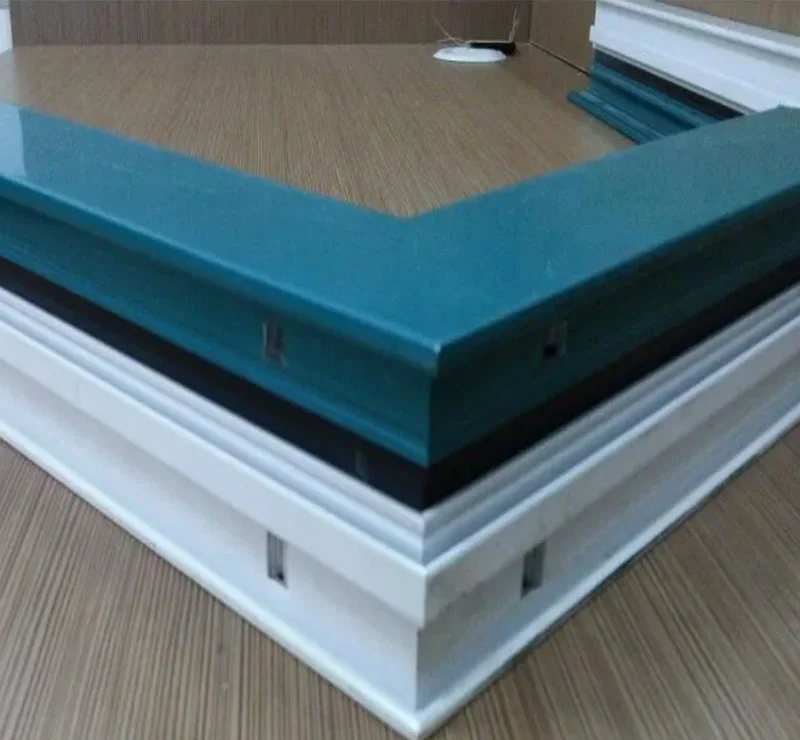

100mm * 3500mm Dua Kepala Mesin Penggabung Sudut Pintu Jendela Aluminium, Sampel kerja Mesin Penggabung Sudut Mesin Jendela untuk Pintu Jendela Aluminium
Spesifikasi Teknis
| Voltase | 380V/50HZ |
| Kekuatan | 1,5kW |
| Kapasitas Tangki Minyak | 20L |
| Lebar Profil | 90mm |
| Nilai Tekanan Minyak | 15Mpa |
| Tekanan udara | 0,5-0,8Mpa |
| Kesalahan Jahitan | <0,15mm |
| Dimensi | 1200x1100x1300mm |
Skenario Aplikasi
Pembuatan Jendela Aluminium
Crimping sudut bingkai jendela tingkap, geser, dan penahan panas.
Produksi Pintu Aluminium
Pintu masuk, balkon, dan rakitan kusen pintu aluminium tahan api.
Dinding Tirai & Profil Fasad
Mullion, jendela di atas pintu, dan panel eksterior bersudut 90° digabungkan.
Pabrik Menengah & Besar
Hemat biaya untuk produksi massal dengan permintaan output tinggi.
Pertanyaan Umum
T: Apakah peralatan Zhonglin CNC dapat memenuhi beragam kebutuhan (misalnya kusen pintu/jendela & profil dinding tirai aluminium)?
J: Ya. Kami menawarkan pintu/jendela cerdas, dinding tirai aluminium/peralatan aluminium industri, dan solusi khusus. Stasiun kerja G20/G50 menangani proses penuh pintu/jendela; Gergaji ZLSJ-HCNC memotong profil dinding tirai (45°-135°). Kami mencocokkan peralatan dengan proses Anda.
T: Khawatir dengan pengoperasian yang rumit & membutuhkan banyak pekerja terampil pasca pembelian? Apa solusi Jinan?
J: pabrikan kami menurunkan ambang batas melalui desain dan layanan. Peralatan memiliki "operasi yang sangat mudah" (identitas data otomatis, tidak ada pemrograman yang rumit). Kami memberikan pelatihan gratis, panduan pemasangan, dan layanan jarak jauh untuk mengurangi ketergantungan pada pekerja terampil.
T: Bagaimana dengan akurasi dan stabilitas pemrosesan peralatan Anda (penting untuk kualitas & efisiensi produk kami)?
A: Kami mengikuti "Akurasi, Keandalan, Profesionalisme". Perangkat Keras: 100+ mesin kelas atas (misalnya, pusat permesinan) & suku cadang inti merek ternama (HIWIN, Schnider); beberapa peralatan memiliki posisi pengulangan ±0,02mm, pemotongan ±0,1mm, akurasi penggilingan ±0,05mm. Proses: alat berlian, sistem servo, struktur pengecoran & penyesuaian daya laser otomatis. Semua menghindari pengerjaan ulang, memastikan kualitas stabil & meningkatkan efisiensi.
