Mesin Penggilingan Ujung Dinding Tirai CNC 800mm

Shandong Lebulang Precision Machinery Co., Ltd., yang beroperasi di bawah merek Mesin LBL, telah memproduksi peralatan pemrosesan aluminium di pabriknya di Jinan, Tiongkok sejak tahun 1996. Penggiling akhir CNC servo 3-sumbu ini memproses dinding tirai aluminium dan profil fasad, kusen pintu dan jendela, serta ekstrusi arsitektur. Ini dilengkapi dengan perjalanan sumbu X 800 mm, rotasi spindel otomatis dari 0° hingga 90°, dasar besi cor tugas berat, dan penjepitan multi-profil untuk produksi batch. Sistem CNC industri SYNTEC dengan HMI yang mudah digunakan mendukung impor USB CAD dan pustaka profil yang dimuat sebelumnya untuk pengaturan cepat.

• Perjalanan sumbu X 800mm:ItuMesin Penggilingan Ujung Dinding Tirai CNC 800mmmenyediakan panjang kerja 800 mm sepanjang sumbu X, mengakomodasi dinding tirai besar dan profil fasad dalam satu pengaturan.
• Kontrol servo CNC 3 sumbu:Sumbu X, Y, dan Z digerakkan oleh motor servo yang digabungkan dengan sekrup bola presisi. Akurasi pemosisian ditentukan pada ±0,02 mm, mendukung dimensi duri dan alur yang konsisten di seluruh batch produksi.
• Basis besi cor tugas berat:Alas mesin terbuat dari besi cor, dirancang untuk meredam getaran dan menjaga stabilitas selama penggilingan kecepatan tinggi. Hal ini berkontribusi pada permukaan ujung yang halus dan bebas duri serta masa pakai alat yang lebih lama.
• Rotasi spindel otomatis 0° hingga 90°:Spindel penggilingan dapat berputar dari 0° (horizontal) hingga 90° (vertikal) di bawah kendali program. Ujung profil horizontal dan vertikal dapat dikerjakan dalam satu penjepitan tanpa mengubah posisi benda kerja atau perkakas secara manual.
• Penjepitan multi-profil:Perlengkapan penjepit dapat mengamankan 3 hingga 5 profil secara bersamaan, memungkinkan pemrosesan batch operasi penggilingan akhir yang identik dalam satu siklus.
• Sistem CNC industri SYNTEC:Unit kontrol mencakup HMI berwarna, port USB untuk impor file CAD, dan pustaka profil yang dimuat sebelumnya dengan geometri duri dan takik yang umum. Operator memilih program, memuat profil, dan memulai siklus tanpa menulis kode-G.

Mesin Penggilingan Ujung Dinding Tirai CNC 800mm

Cara Kerjanya

ItuMesin Penggilingan Ujung Dinding Tirai CNC 800mmberoperasi dengan operator memuat hingga lima profil aluminium ke dalam perlengkapan penjepit pneumatik. Setelah memilih program pemesinan dari pengontrol SYNTEC — baik dari pustaka yang dimuat sebelumnya atau file yang diimpor CAD — siklus dimulai. Sumbu X, Y, dan Z yang digerakkan servo memposisikan pemotong frais pada ujung profil pertama. Spindel dapat berputar secara otomatis antara 0° dan 90° untuk mengerjakan permukaan horizontal dan vertikal tanpa melepaskan penjepit benda kerja. Pemotong penggilingan karbida Φ350 mm yang bekerja pada 2800 rpm menghilangkan material untuk membentuk duri, takik, dan alur. Kedalaman duri maksimum adalah 100 mm, dan penampang profil maksimum adalah lebar 330 mm dan tinggi 180 mm. Setelah menyelesaikan urutan terprogram pada salah satu ujung, sumbu diposisikan ulang ke benda kerja berikutnya. Setelah semua profil dalam batch selesai, klem dilepaskan dan operator melepaskan bagian-bagian mesin.

Komponen Utama

• Tempat tidur mesin besi cor:Memberikan fondasi yang kokoh dan meredam getaran untuk rel pemandu linier dan sumbu bergerak. Massa pengecoran membantu menjaga stabilitas pemotongan selama proses penggilingan yang berat.
• Motor servo dan sekrup bola (X/Y/Z):Penggerak servo AC dengan sekrup bola ground presisi menghasilkan akurasi pemosisian ±0,02 mm pada pergerakan sumbu X 800 mm, kapasitas lebar 330 mm, dan kapasitas tinggi 180 mm.

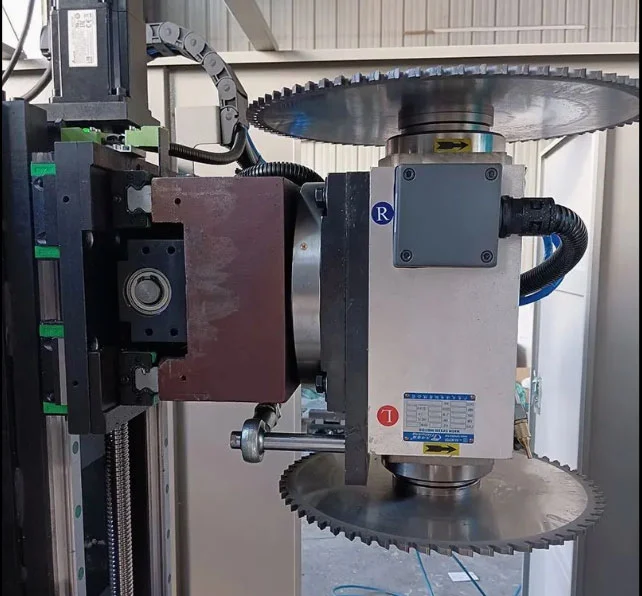

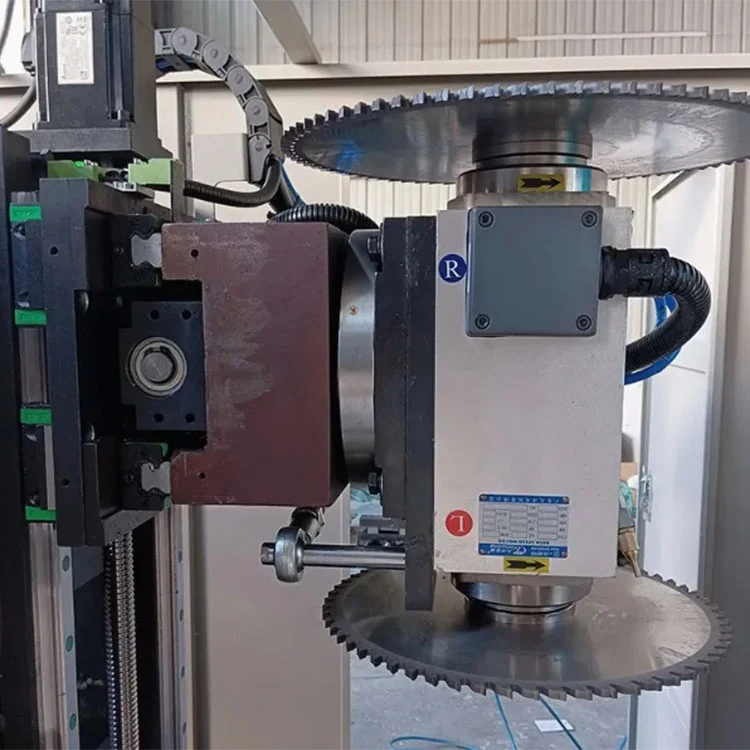

• Rakitan spindel berputar:Motor 3 kW menggerakkan pemotong frais Φ350 mm pada 2800 rpm. Rumah spindel berputar dari 0° hingga 90° di bawah kontrol servo untuk peralihan otomatis antara penggilingan ujung horizontal dan vertikal.

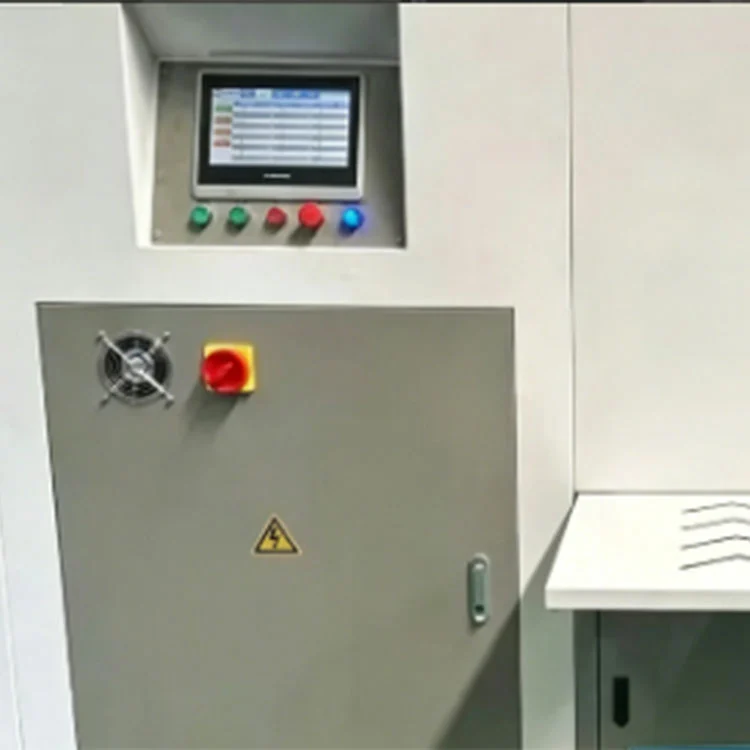

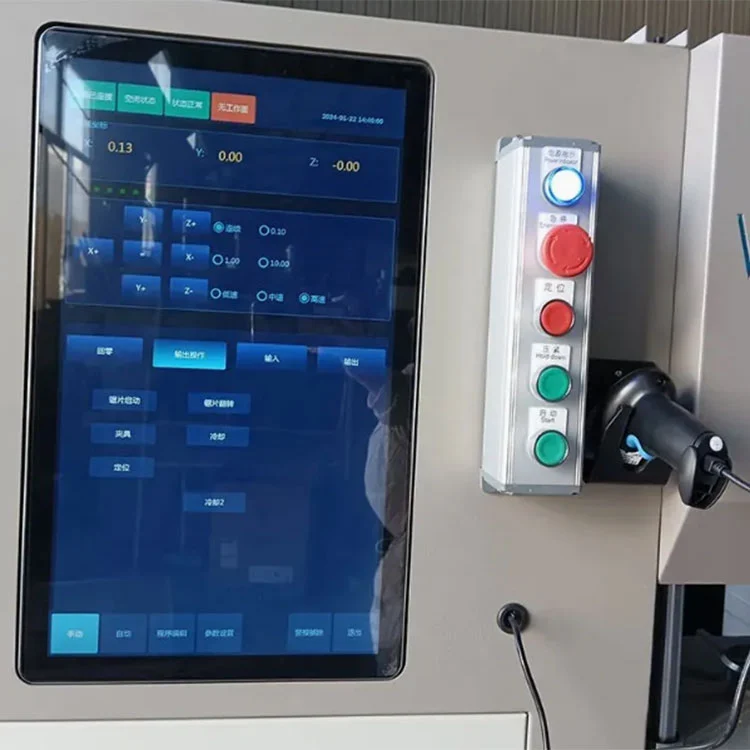

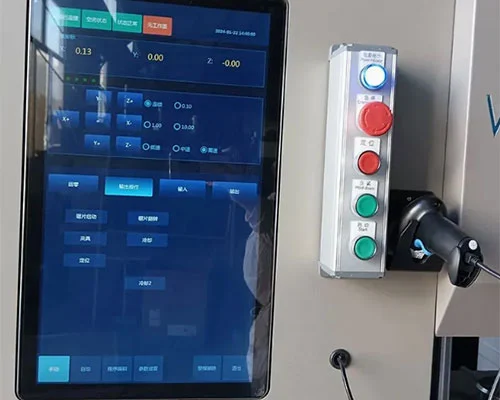

• Pengontrol CNC SYNTEC:Sistem CNC kelas industri dengan HMI layar sentuh berwarna. Menyimpan perpustakaan profil, mengimpor gambar CAD melalui USB, dan mengatur gerakan sumbu, rotasi spindel, dan urutan penjepitan.

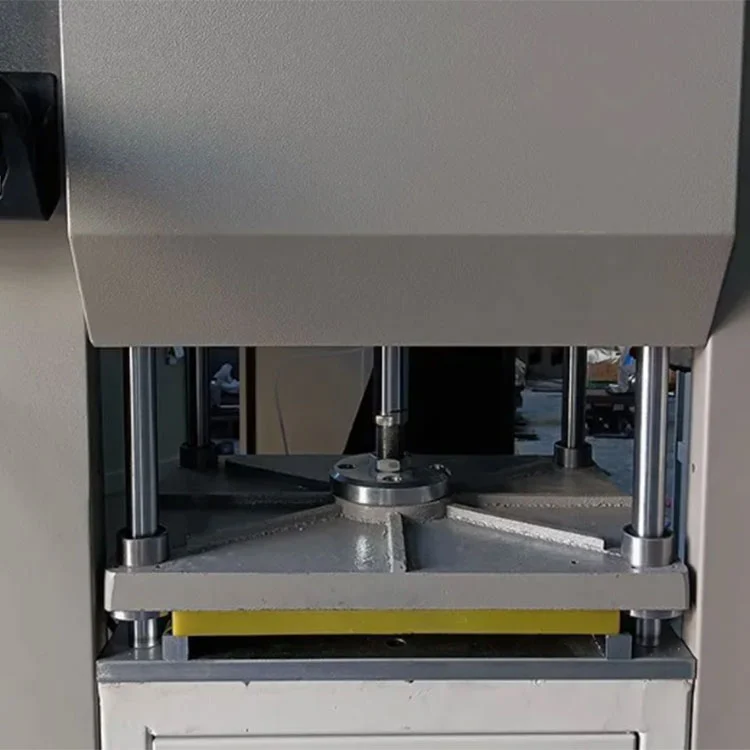

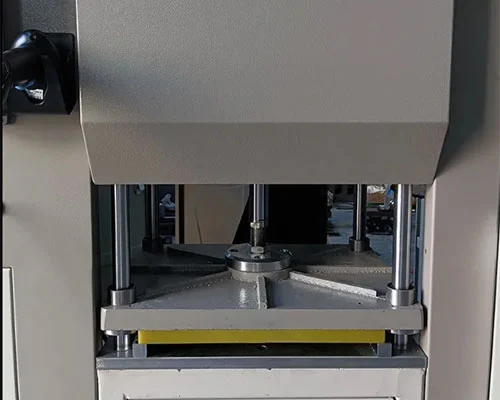

• Penjepit multi-profil pneumatik:Memegang 3 hingga 5 profil secara bersamaan. Gaya penjepitan diatur oleh pasokan tekanan udara yang diatur antara 0,5 dan 0,8 MPa. Sisipan rahang dapat diubah untuk penampang profil yang berbeda.
• Kandang pengaman:Penjaga menutupi zona penggilingan selama pengoperasian. Sirkuit penghentian darurat menghentikan semua sumbu dan putaran spindel saat diaktifkan.

Aplikasi

ItuMesin Penggilingan Ujung Dinding Tirai CNC 800mmdigunakan untuk:

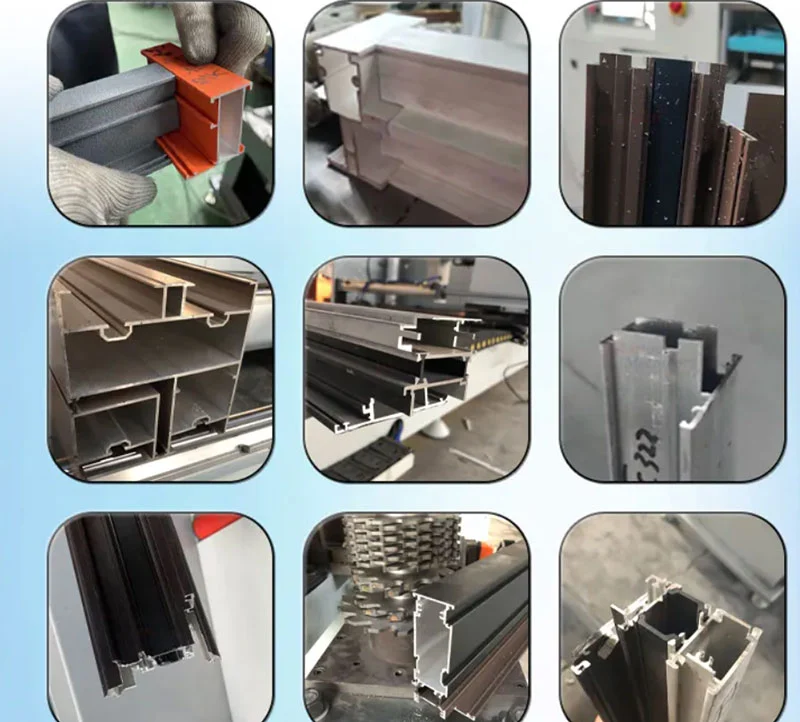

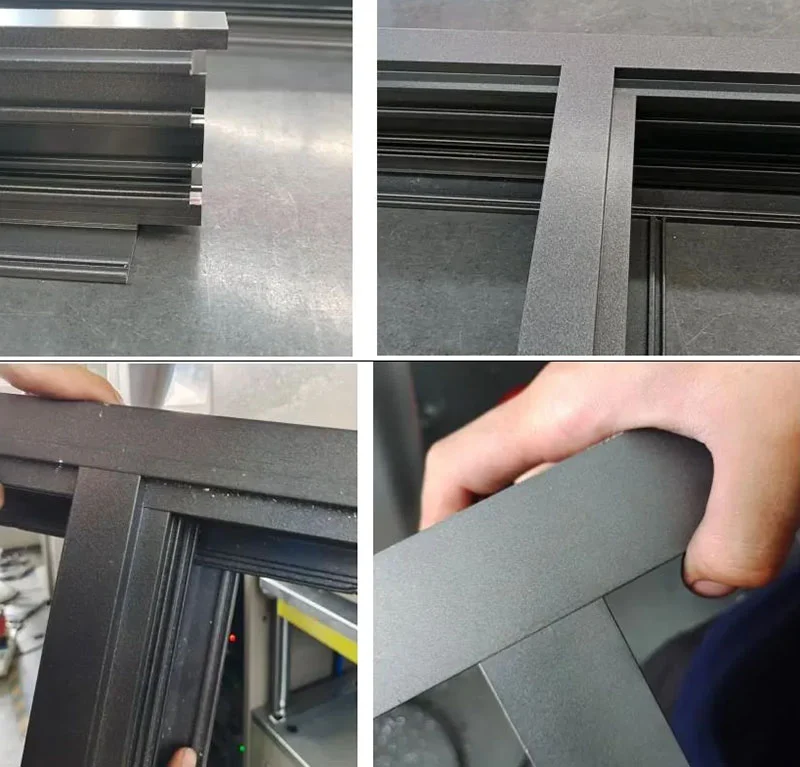

• Dinding tirai aluminium dan penggilingan ujung profil fasad.
• Pemrosesan tiang jendela dan jendela di atas pintu dan jendela.
• Bentukan profil aluminium arsitektural dan pemotongan alur.

Pengemasan & Pengiriman

1. Pembungkus mesin dengan film penuh untuk melindungi dari kelembapan.
2. Bantalan tepi anti-tabrakan di semua sudut dan bagian yang menonjol.
3. Peti dan palet kayu lapis bebas fumigasi dengan pengikat baja untuk pengangkutan yang aman.

Produsen & Garansi

• Pabrikan yang didirikan:Shandong Lebulang Precision Machinery Co., Ltd. telah memproduksi peralatan pemrosesan aluminium dan PVC di fasilitas Jinan, Cina sejak tahun 1996.Mesin Penggilingan Ujung Dinding Tirai CNC 800mmdipasok langsung dari pabrik dengan sertifikasi CE dan ISO 9001.
• Garansi dan dukungan:Garansi satu tahun mencakup struktur utama dari cacat produksi. Dukungan teknis jarak jauh, video pengoperasian, dan manual bahasa Inggris disediakan tanpa biaya tambahan.
• Suku cadang:Barang-barang yang biasa diganti seperti pemotong penggilingan, rahang penjepit, dan segel telah tersedia dan dapat dikirim dengan pengiriman barang reguler.
• Kustomisasi:Konfigurasi OEM dan ODM diterima. Tegangan, perjalanan sumbu X, dan spesifikasi spindel dapat disesuaikan dengan kebutuhan pelanggan.

Pertanyaan Umum

Q1: Profil apa yang dapat diproses mesin ini?

A: Ini dirancang untuk profil dinding tirai aluminium, ekstrusi fasad, dan bagian kusen pintu dan jendela. Penampang pemrosesan maksimum adalah lebar 330 mm dan tinggi 180 mm, dengan kedalaman duri hingga 100 mm.

Q2: Bagaimana cara kerja rotasi spindel otomatis?

A: Spindel berputar dari 0° (horizontal) hingga 90° (vertikal) di bawah kendali servo. Hal ini memungkinkan alat berat untuk melakukan milling kedua ujung profil horizontal dan vertikal dalam satu penjepitan tanpa operator perlu mengubah posisi benda kerja atau mengganti perkakas secara manual.

Q3: Berapa banyak profil yang dapat dikerjakan sekaligus?

A: Perlengkapan penjepit pneumatik dapat menampung 3 hingga 5 profil secara bersamaan, tergantung pada penampang profil. Semua profil yang dijepit dikerjakan dalam siklus yang sama.

Q4: Apakah pemrogramannya sulit?

J: Pengontrol SYNTEC mencakup perpustakaan profil yang dimuat sebelumnya dengan geometri duri dan takik yang umum. File CAD juga dapat diimpor melalui USB. Operator memilih program dari layar sentuh dan memulai siklus. Panduan bahasa Inggris dan video pengoperasian disediakan.

Q5: Dapatkah catu daya disesuaikan untuk berbagai negara?

J: Ya. Konfigurasi standar menggunakan daya tiga fase 380V/50Hz. Tegangan dan frekuensi lainnya dapat ditentukan pada saat pemesanan agar sesuai dengan standar kelistrikan setempat.
