Gergaji Bentukan Dinding Tirai Tugas Berat

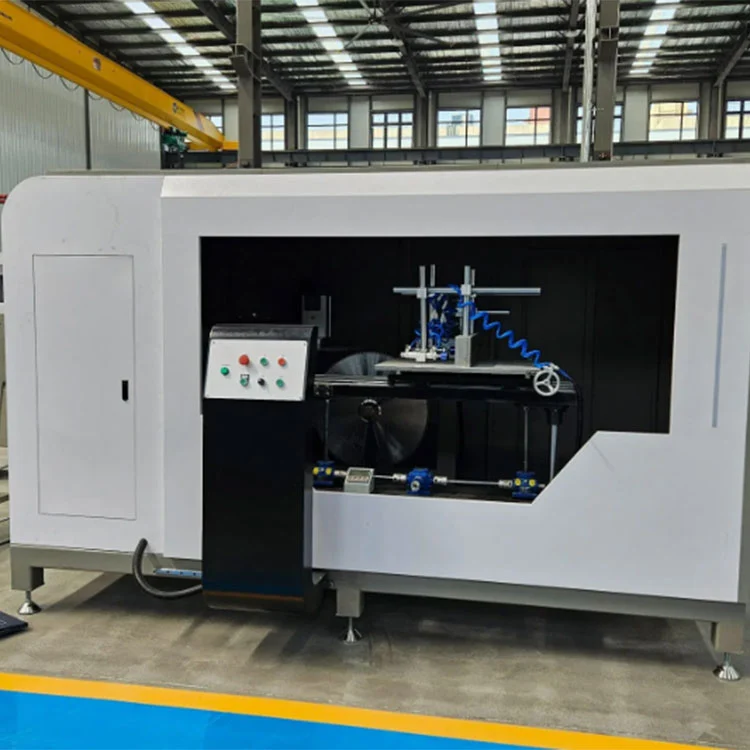

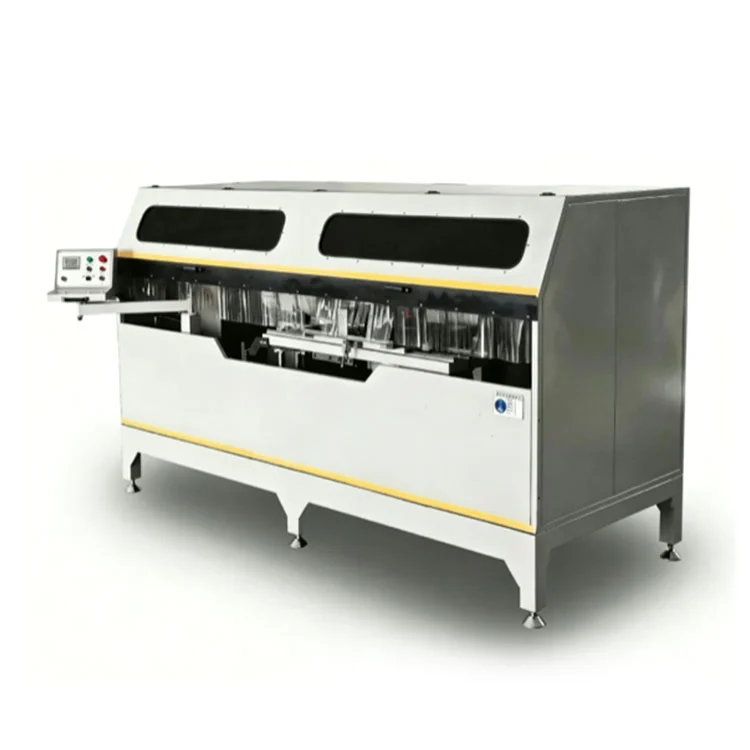

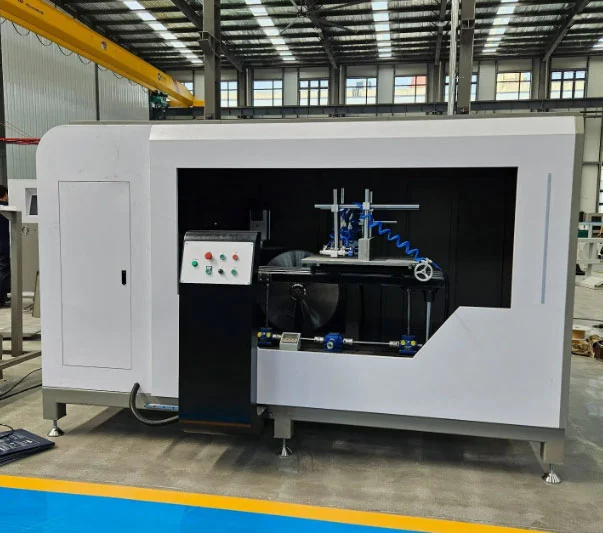

Gergaji bentukan CNC bilah ganda ini dibuat untuk memotong takik, alur, dan sudut majemuk pada profil dinding tirai aluminium, tiang jendela, jendela di atas pintu, dan ekstrusi arsitektural. Dua motor 2,2 kW menggerakkan sepasang bilah gergaji karbida Φ550 mm pada 2800 rpm, dengan masing-masing bilah berayun ±45° di bawah kontrol pembacaan digital. Sistem pengumpanan hidro-pneumatik memajukan set bilah dengan kecepatan yang dapat disesuaikan yaitu 0–3 m/menit, dan klem pneumatik mengamankan benda kerja dari arah vertikal dan horizontal. Rangka baja dan besi cor yang dilas mengalami perlakuan penuaan getaran untuk menjaga stabilitas di bawah beban pemotongan terus menerus.

Gergaji Bentukan Dinding Tirai Tugas Berat

Fitur

Rangka Mesin

ItuGergaji Bentukan Dinding Tirai Tugas Beratdibangun dengan struktur baja las berdinding tebal dan balok besi cor. Perakitan mengalami getaran sebelum pemesinan, suatu proses yang dimaksudkan untuk menghilangkan tekanan internal dan mengurangi kemungkinan deformasi seiring waktu. Stabilitas yang dihasilkan di bawah beban pemotongan membantu mempertahankan geometri takik yang konsisten selama proses produksi yang diperpanjang.

Bilah Gergaji Ganda

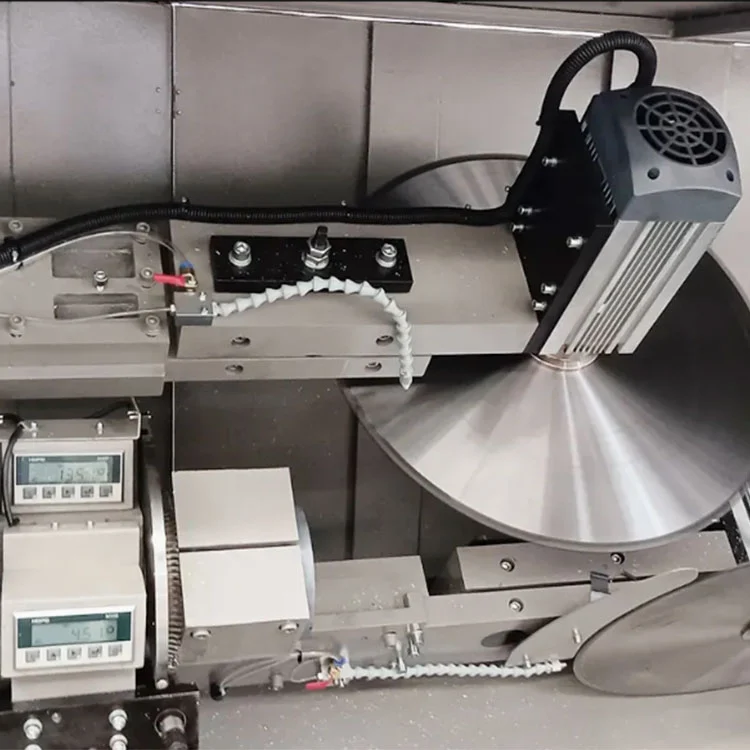

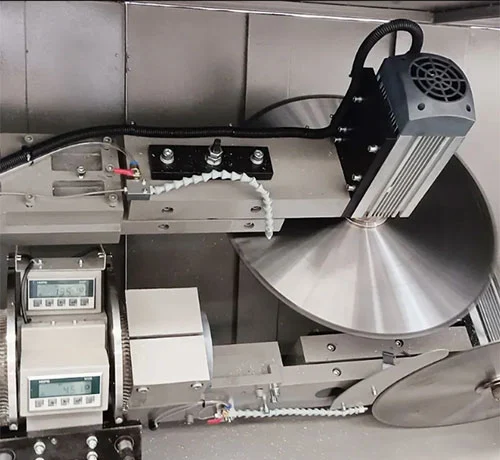

Dua bilah berujung karbida Φ550 mm, masing-masing digerakkan oleh motor 2,2 kW pada 2800 rpm, memberikan aksi pemotongan. Kedua bilah dapat diatur untuk berayun ±45°, memungkinkan bentukan dan pemotongan sudut majemuk pada profil dinding tirai tanpa mengganti perkakas. Diameter bilah dan geometri gigi dipilih untuk pemotongan aluminium, yang bertujuan untuk mendapatkan hasil akhir bebas duri yang biasanya tidak memerlukan pemolesan sekunder.

Kontrol Tampilan Digital

Pembacaan digital skala magnetik menunjukkan sudut pemotongan dan ketinggian meja kerja secara real time. Akurasi posisi ditentukan pada ±0,1 mm. Operator mengatur sudut yang diinginkan menggunakan tampilan digital, dan posisi blade disesuaikan, memberikan referensi untuk pengaturan berulang di seluruh batch produksi.

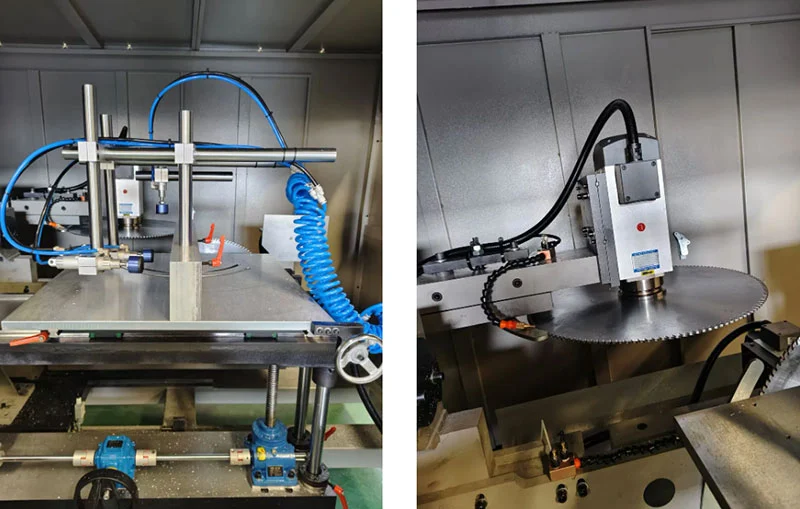

Penjepit Pneumatik

Perlengkapan pneumatik vertikal dan horizontal, dilengkapi dengan tekanan udara 0,5–0,8 MPa, menahan profil aluminium selama siklus pemotongan. Gaya penjepit didistribusikan untuk mengamankan benda kerja tanpa menandai permukaannya. Penjepitan dan pelepasan dikontrol melalui urutan siklus mesin.

Pengumpanan Hidro-Pneumatik

Umpan sudu menggunakan sistem hidro-pneumatik dengan rentang kecepatan yang dapat disesuaikan 0–3 m/menit. Laju pengumpanan yang terkontrol membantu menghindari deformasi profil dan pengikatan bilah, terutama saat memotong ekstrusi dinding tirai dengan penampang yang lebih tebal atau lebih besar.

Keselamatan dan Perlindungan Lingkungan

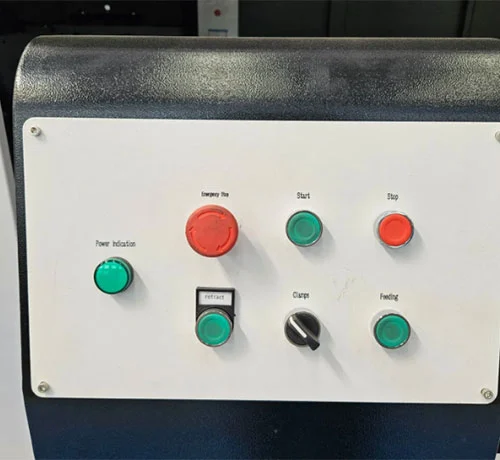

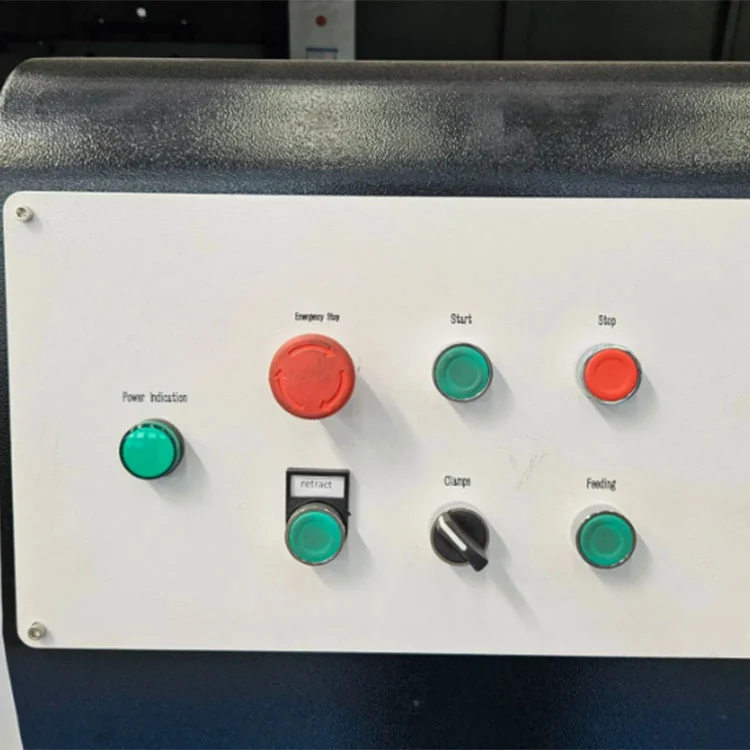

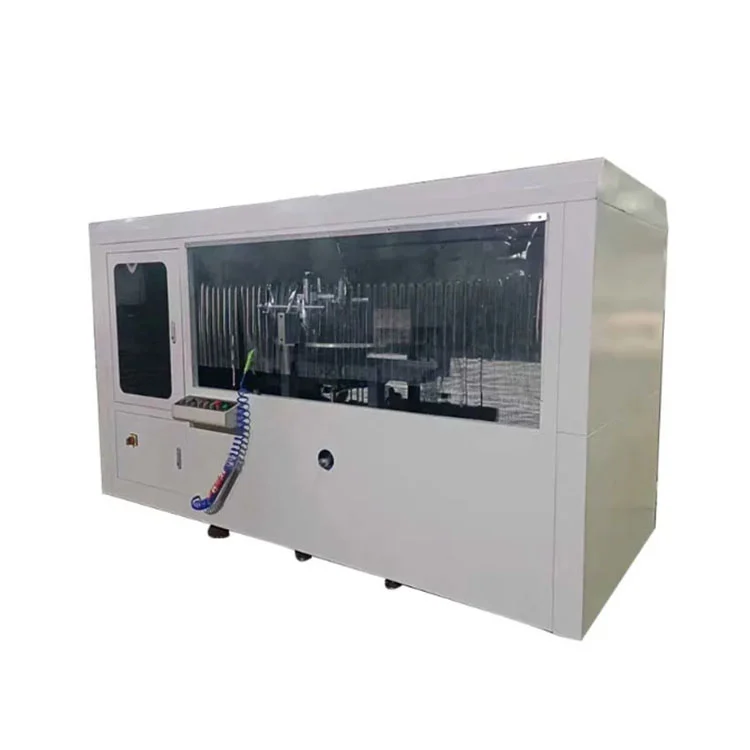

Penutup pengaman dengan cakupan penuh dengan panel transparan mengelilingi zona pemotongan. Tombol berhenti darurat, perlindungan kelebihan beban, dan sensor anti-tabrakan disertakan. Sistem pendingin kabut internal mengurangi panas dan debu akibat pemotongan, menjaga area kerja tetap bersih dan memenuhi persyaratan keselamatan bengkel standar.

Cara Kerjanya

1. Operator menempatkan profil aluminium ke meja kerja dan mengaktifkan klem pneumatik, yang mengamankan benda kerja dari arah vertikal dan horizontal.
2. Sudut pemotongan yang diinginkan diatur menggunakan tampilan digital skala magnetik, dan bilah gergaji ganda diposisikan sesuai dalam kisaran ±45°.
3. Sistem umpan hidro-pneumatik memajukan bilah pemintal ke dalam profil dengan kecepatan terkendali (0–3 m/menit), memotong takik, alur, atau sudut majemuk dalam sekali lintasan.
4. Sistem CNC mendukung impor grafis CAD dan pemrograman grafis, memungkinkan operator menentukan pola takik, posisi lubang, dan dimensi slot langsung dari file desain.
5. Konfigurasi motor servo penuh tiga sumbu (sumbu X, Y, Z yang digerakkan oleh rak dan pinion serta sekrup bola) memungkinkan hubungan tiga sumbu yang sebenarnya untuk pengeboran, alur penggilingan, lubang bundar, lubang berbentuk khusus, lubang kunci, dan countersink dalam satu penjepit.
6. Meja kerja lipat tiga sisi opsional memungkinkan profil dikerjakan pada tiga permukaan tanpa mengubah posisinya, sehingga meningkatkan efisiensi pemrosesan untuk ekstrusi aluminium yang kompleks.
7. Setelah siklus pemotongan selesai, bilah ditarik kembali, klem dilepaskan, dan profil mesin dilepas.

Produsen & Garansi

Shandong Lebulang Precision Machinery Co., Ltd., beroperasi sebagai Mesin LBL, telah memproduksi peralatan pemrosesan aluminium di pabriknya di Jinan, Cina sejak tahun 1996.Gergaji Bentukan Dinding Tirai Tugas Beratdipasok langsung dari pabrik dengan sertifikasi CE dan ISO. Garansi 12 bulan berlaku untuk struktur utama. Dukungan teknis jarak jauh, video pelatihan pengoperasian, dan manual bahasa Inggris disertakan. Pelatihan dan commissioning di tempat dapat diatur dengan biaya tambahan. Suku cadang seperti mata gergaji, segel pneumatik, dan komponen pemandu disediakan untuk pengiriman.

Pertanyaan Umum

Q1: Berapa ukuran profil maksimum yang dapat diproses mesin ini?

J: Model standar menangani profil hingga 300×250 mm dengan kedalaman pemotongan maksimum 175 mm. Konfigurasi khusus untuk bagian yang lebih besar hingga 350×300 mm tersedia berdasarkan permintaan.

Q2: Bisakah memotong sudut selain ±45°?

J: Model standar mendukung pemotongan sudut sewenang-wenang dalam ±45° di kedua sisi. Versi CNC opsional memperluas jangkauan hingga ±90° untuk geometri profil yang lebih kompleks.

Q3: Berapa akurasi pemrosesannya?

J: Akurasi pemosisian ditentukan pada ±0,1 mm, dengan akurasi pemosisian berulang ±0,05 mm dalam kondisi pengoperasian yang konsisten.

Q4: Apakah Anda menyediakan layanan dan pelatihan purna jual?

J: Pelatihan operasi online gratis dan dukungan teknis jarak jauh disediakan. Pelatihan dan pemasangan di tempat dapat diatur secara terpisah. Garansi 12 bulan berlaku, dengan dukungan teknis seumur hidup tersedia.

Q5: Apakah mesin ini cocok untuk produksi massal?

J: Pemotongan sinkron bilah ganda, penjepitan pneumatik, dan sistem pengumpanan terkontrol dirancang untuk produksi berkelanjutan di fasilitas fabrikasi dinding tirai. Kapasitas produksi bulanan dari pabrik kurang lebih 50 set.
