Mesin Crimping Sudut Empat Kepala CNC

Fitur Inti

• Crimping simultan empat kepala:ItuMesin Crimping Sudut Empat Kepala CNCmenyelesaikan keempat sudut bingkai dalam satu siklus penekanan. Hal ini mengurangi waktu penanganan dibandingkan dengan alternatif kepala tunggal atau kepala ganda, yang mana rangka harus diposisikan ulang dan dijepit ulang untuk setiap pasang sudut.
• Posisi servo CNC:Setiap kepala crimping diposisikan oleh motor servo yang menggerakkan sekrup bola. Operator memilih ukuran bingkai pada layar sentuh, dan kepala bergerak secara otomatis ke posisi yang diperlukan. Sistem yang sama menyimpan beberapa resep bingkai. Akurasi pemosisian berulang ditentukan pada ±0,1 mm, dengan kesalahan diagonal biasanya dalam 1 mm dan kesalahan jahitan di bawah 0,15 mm pada profil yang disiapkan dengan benar.
• Kisaran ukuran bingkai:Mesin ini menangani rangka dengan tinggi 550 × 550 mm hingga 1800 mm dan lebar 3000 mm, mencakup sebagian besar dimensi kusen jendela dan pintu aluminium yang ditemukan dalam produksi perumahan dan komersial.
• Sistem crimping hidrolik:Setiap kepala digerakkan oleh silinder hidrolik dengan tekanan oli pengenal 15 MPa dan gaya crimping total 48 kN. Sirkuit hidraulik menggunakan rangkaian tekanan tinggi-rendah dua tahap: langkah pendekatan cepat mengurangi waktu siklus, sedangkan penahan tekanan tinggi di akhir langkah memastikan sambungan sudut yang rapat.
• Klem bergerak pneumatik:Unit penjepit bergerak maju secara otomatis untuk memuat rangka dan memendek setelah melakukan crimping untuk membongkar. Gaya penjepitan diterapkan dari dua arah untuk menahan profil pada posisinya dan mengurangi risiko deformasi selama gerakan penekanan.

Spesifikasi Teknis

Cara Kerjanya

ItuMesin Crimping Sudut Empat Kepala CNCberoperasi dalam urutan yang dimulai dengan entri dimensi bingkai pada layar sentuh. Keempat kepala crimping, masing-masing dipasang pada sumbu sekrup bola yang digerakkan servo, bergerak secara otomatis ke posisi yang diprogram. Operator menempatkan profil aluminium yang telah dipotong dan disiapkan ke dalam perlengkapan penjepit. Klem pneumatik digunakan untuk menahan profil pada tempatnya, memberikan tekanan dari arah vertikal dan horizontal. Setelah dijepit, sirkuit hidraulik aktif dalam dua tahap: gerak maju cepat bertekanan rendah menggerakkan alat crimping agar bersentuhan dengan sudut profil, dan penahan bertekanan tinggi menerapkan gaya crimping penuh sebesar 48 kN untuk menyelesaikan sambungan sudut. Setelah waktu penahanan, klem dilepas, alat crimping ditarik kembali, dan bingkai yang sudah jadi dapat dilepas. Keempat sudut diselesaikan dalam satu siklus, sehingga frame tidak perlu diubah posisinya.

Komponen Utama

• Motor servo dan sekrup bola:Masing-masing dari empat kepala diposisikan secara independen oleh motor servo AC yang digabungkan dengan sekrup bola presisi. Pengaturan ini memberikan pengulangan ±0,1 mm dan memungkinkan kepala diposisikan ulang untuk ukuran bingkai berbeda tanpa penyesuaian manual.
• Unit tenaga hidrolik:Tangki 60 liter memasok oli ke empat silinder hidrolik melalui manifold dengan katup pengatur tekanan. Urutan dua tahap tekanan tinggi-rendah dikelola oleh PLC melalui katup solenoid.

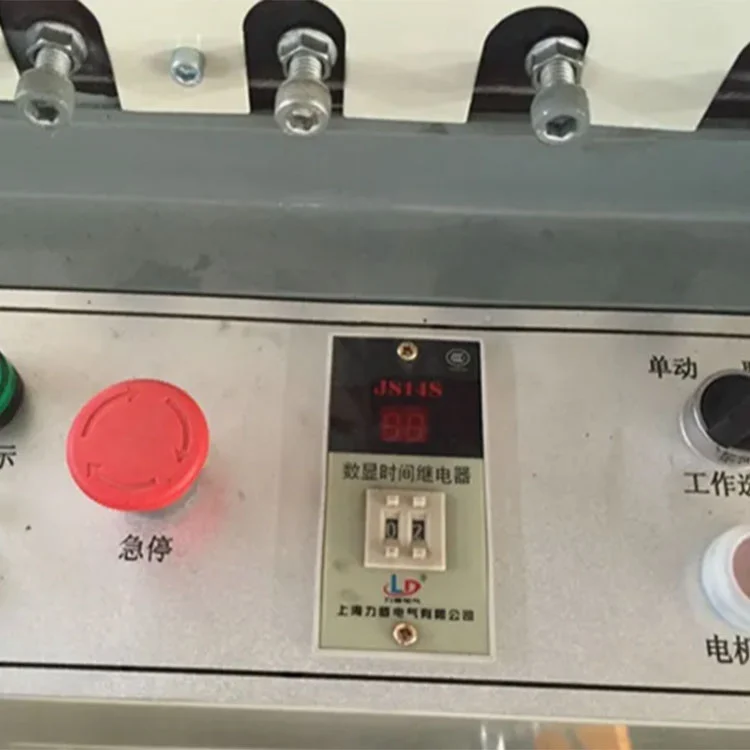

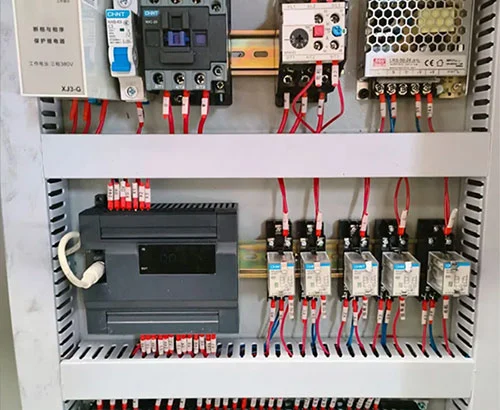

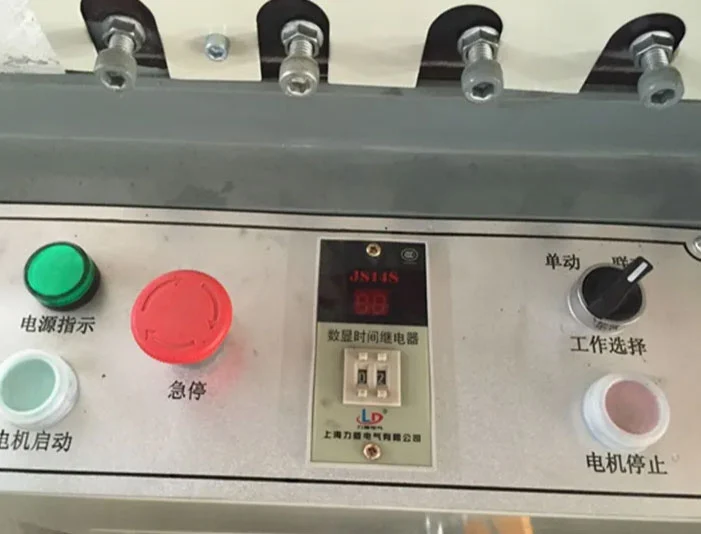

• Layar sentuh dan PLC:Layar sentuh industri menampilkan pengaturan ukuran bingkai, program yang disimpan, penghitung produksi, dan pesan alarm. Resep parameter untuk dimensi bingkai yang umum diproduksi dapat disimpan dan dipanggil kembali.

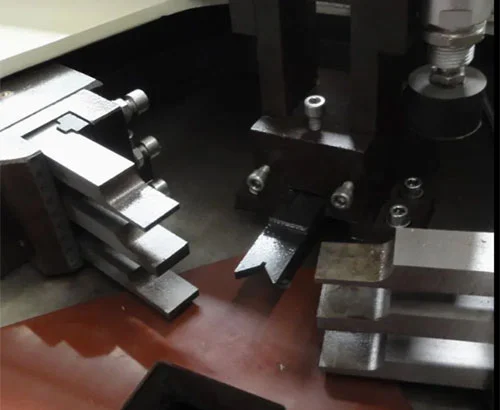

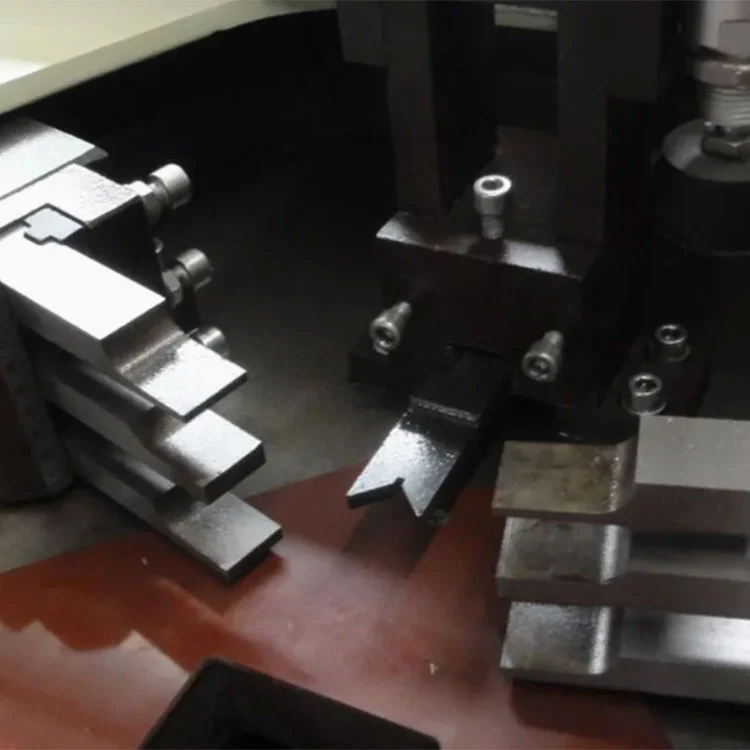

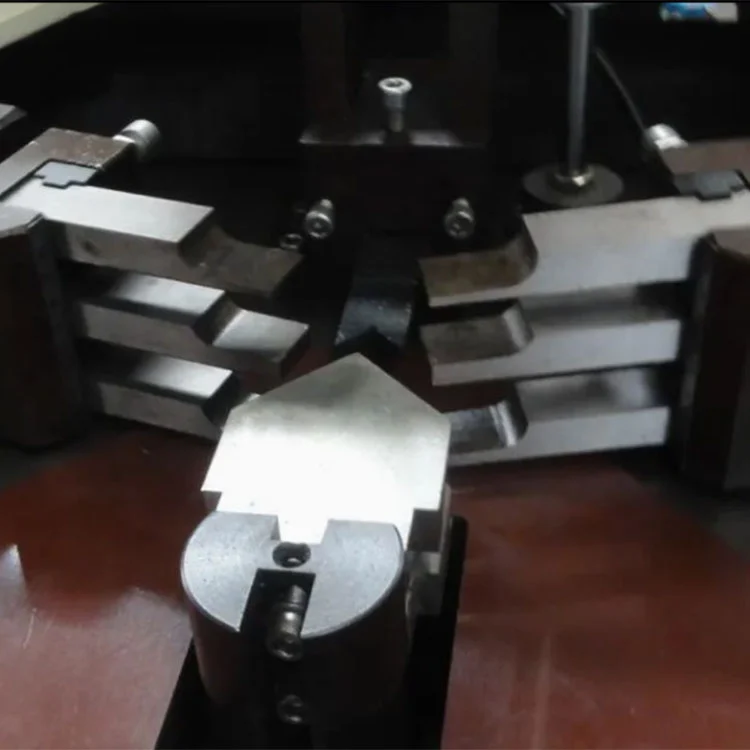

• Alat pengeritingan:Pisau crimping baja yang diperkeras dikerjakan agar sesuai dengan geometri profil. Set perkakas dapat ditukar dengan penampang profil yang berbeda. Pisau dapat disesuaikan kedalaman dan kesejajarannya.

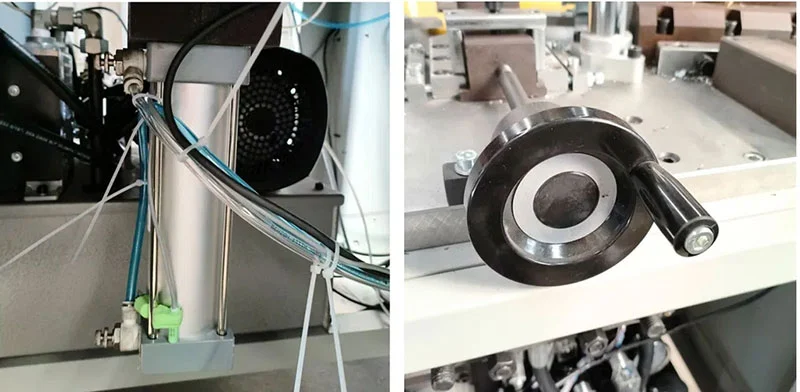

• Sistem penjepitan pneumatik:Klem bergerak maju dan memendek pada pemandu linier. Gaya penjepit disuplai oleh silinder pneumatik dengan tekanan diatur pada 0,5–0,8 MPa. Desain penjepitan dua arah menerapkan gaya dari dua sisi untuk menstabilkan profil selama pengeritingan.

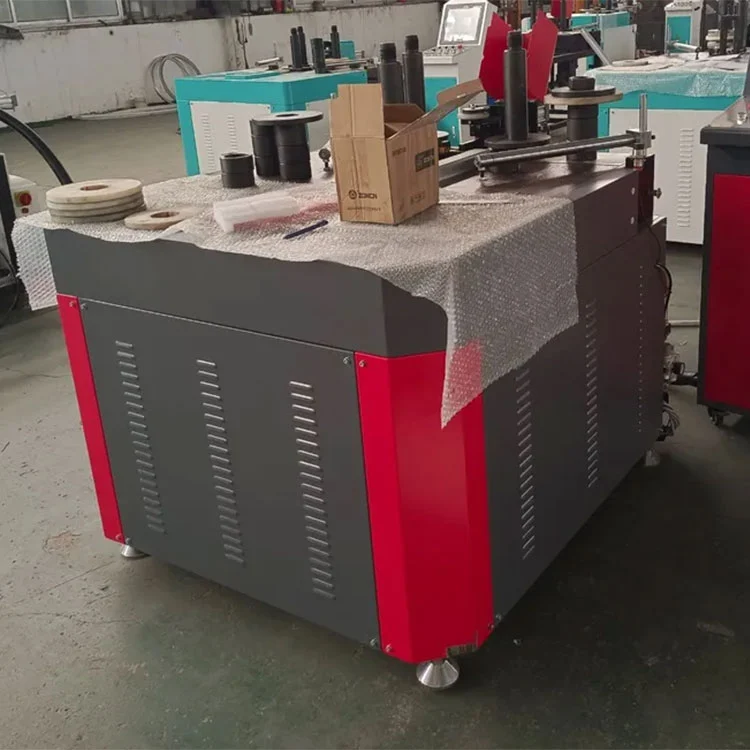

• Bingkai mesin:Struktur baja yang dilas menopang empat kepala bergerak dan meja kerja pusat tetap. Rangka dirancang untuk menahan gaya reaksi yang dihasilkan selama crimping dan menjaga keselarasan kepala seiring waktu.

Skenario Aplikasi

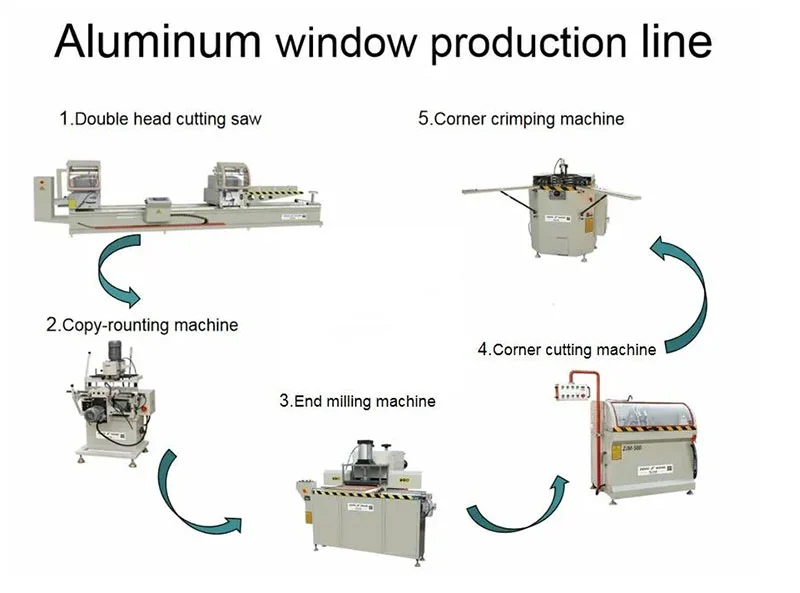

Pembuatan Jendela Aluminium

Crimping bingkai jendela berinsulasi tingkap, geser, dan penahan panas.

Produksi Pintu Aluminium

Rakitan sudut pintu masuk, pintu balkon, pintu aluminium tahan api, dan kusen pintu interior aluminium.

Dinding Tirai dan Profil Bangunan

Crimping sudut 90° pada tiang aluminium, jendela di atas pintu, dan profil fasad.

Produksi Volume Tinggi

Digunakan di pabrik pintu dan jendela aluminium berukuran sedang dan besar di mana menyelesaikan empat sudut dalam satu siklus mengurangi waktu pemrosesan per bingkai dan mendukung output harian yang lebih tinggi.

Produsen & Garansi

Shandong Lebulang Precision Machinery Co., Ltd., yang beroperasi sebagai Mesin LBL, telah memproduksi peralatan pemrosesan jendela dan pintu aluminium dan PVC di fasilitas Jinan sejak tahun 1996. Perusahaan ini mengelola R&D, permesinan, perakitan, pengujian, dan penjualan internal. ItuMesin Crimping Sudut Empat Kepala CNCdibangun di bawah sistem terintegrasi ini dan dipasok langsung dari pabrik dengan sertifikasi CE dan ISO 9001. Garansi satu tahun mencakup struktur utama. Dukungan teknis jarak jauh, termasuk diagnosis video dan panduan pengoperasian, disertakan. Suku cadang seperti pisau crimping, segel, dan elemen filter tersedia dan dapat dipesan secara terpisah. Pemasangan dan commissioning di lokasi dapat diatur dengan biaya tambahan.

Pertanyaan Umum

Q1: Apa kepanjangan dari CLM4S?

A: Mesin Sudut CNC Servo 4 kepala. Angka "4" mengacu pada empat kepala crimping independen.

Q2: Berapa ukuran bingkai maksimum yang dapat ditangani mesin?

J: Konfigurasi standar menangani rangka dengan tinggi hingga 1800 mm dan lebar 3000 mm. Ukuran non-standar dapat didiskusikan pada saat pemesanan.

Q3: Apakah mesin sulit dioperasikan untuk pekerja baru?

J: Pengoperasiannya melalui layar sentuh dengan program bingkai yang disimpan. Panduan berbahasa Inggris dan pelatihan video disediakan. Kebanyakan operator mempelajari rutinitas sehari-hari dalam satu hingga dua hari kerja.

Q4: Jenis pembayaran dan syarat pengiriman apa yang tersedia?

A: Pembayaran dapat dilakukan dengan T/T atau L/C dalam mata uang utama termasuk USD, EUR, dan GBP. Ketentuan pengiriman standar adalah FOB Qingdao atau Jinan. CFR, CIF, dan EXW juga diterima tergantung tujuan pengiriman.

Q5: Dapatkah perkakas crimping disesuaikan untuk profil tertentu?

A: Ya, pisau crimping dapat dikerjakan dengan mesin agar sesuai dengan profil penampang pelanggan. Sampel atau gambar profil diperlukan selama proses pemesanan untuk menghasilkan set perkakas yang benar.
