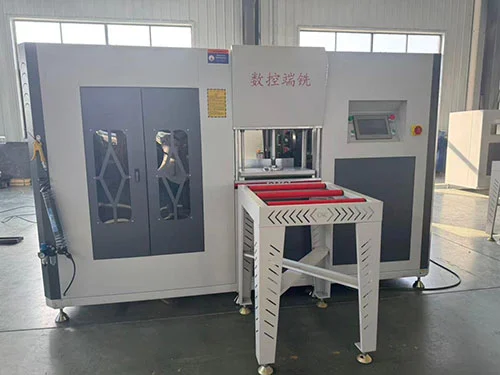

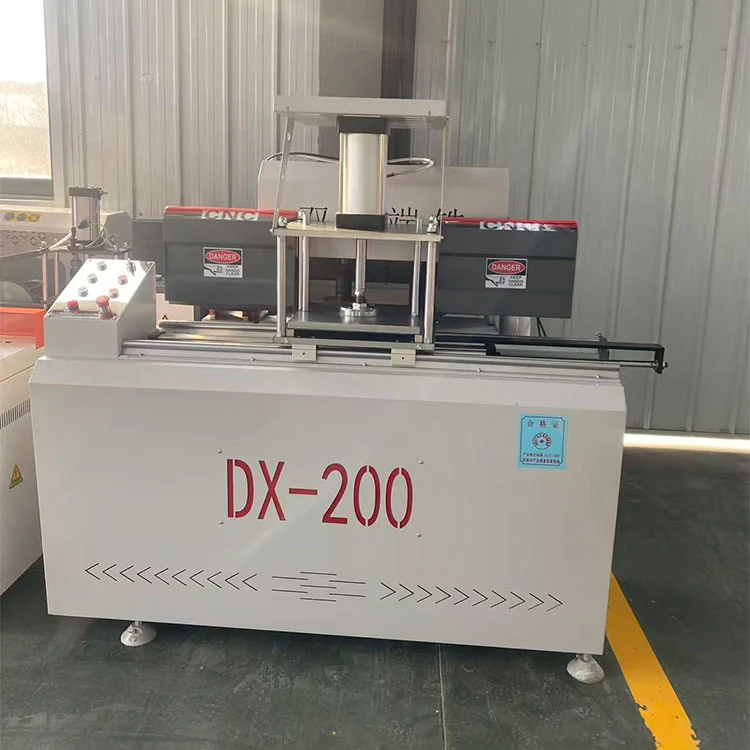

Lini Produksi Aluminium Pemutus Termal Miller Ujung Sumbu 4+2 Potong Ganda

Lini produksi profil aluminium yang rusak secara termal dengan penggilingan ujung poros 4+2 potong ganda ini diproduksi oleh Mesin Lebulang di pabriknya di Jinan, Cina. Perusahaan ini telah memproduksi peralatan pintu dan jendela paduan aluminium sejak tahun 1996, dan jalur produksinya dijual langsung dari pabrik. Konfigurasi OEM/ODM diterima. End miller ini dirancang untuk produksi profil penahan panas dalam jumlah besar, menggunakan dua spindel independen yang memotong ke dua arah tanpa gerakan balik idle. Sistem CNC sumbu 4+2 memposisikan spindel dan mengubah orientasinya antara 0° dan 90° secara otomatis. Basis besi tuang, rel pemandu linier, dan penggerak sekrup bola menjaga keakuratan posisi dalam ±0,02 mm, dan layar sentuh 7 inci dengan program yang dimuat sebelumnya mengelola pengaturannya.

Lini Produksi Aluminium Pemutus Termal Miller Ujung Sumbu 4+2 Potong Ganda

• Sistem pemotongan ganda:Dua spindel independen, satu maju dan satu mundur, memungkinkan pemotongan di kedua arah sepanjang profil. Siklus penggilingan tidak memerlukan langkah balik idle, sehingga mengurangi waktu siklus keseluruhan dibandingkan dengan mesin spindel tunggal yang memotong hanya dalam satu arah.
• Kontrol CNC 4+2 sumbu:Empat sumbu servo mengelola pengumpanan dan pemosisian profil linier; dua sumbu putar tambahan mengalihkan spindel antara 0° dan 90° secara otomatis. Tata letak ini memungkinkan penggilingan akhir, pemotongan duri, dan bentukan pada tiang tiang, tiang tiang yang diperkuat, dan profil rangka tanpa perubahan perkakas manual.
• Kompatibilitas aluminium penahan panas:Geometri pemotong dan pengaturan penjepit dirancang untuk profil penahan panas, di mana strip insulasi harus tetap utuh dan permukaan yang digiling harus memberikan kesesuaian sambungan yang rapat untuk kinerja termal yang baik pada rakitan jendela atau pintu yang telah selesai.

Lini Produksi Aluminium Pemutus Termal Miller Ujung Sumbu 4+2 Potong Ganda

• Presisi dan stabilitas:Basis mesin terbuat dari besi tuang, memberikan massa untuk meredam getaran selama penggilingan. Rel pemandu linier dan penggerak sekrup bola pada sumbu pemosisian mempertahankan kemampuan pengulangan dalam ±0,02 mm dalam pengoperasian yang konsisten. Klem pneumatik dengan rahang bermuka karet menahan profil dengan aman tanpa menandai permukaannya.

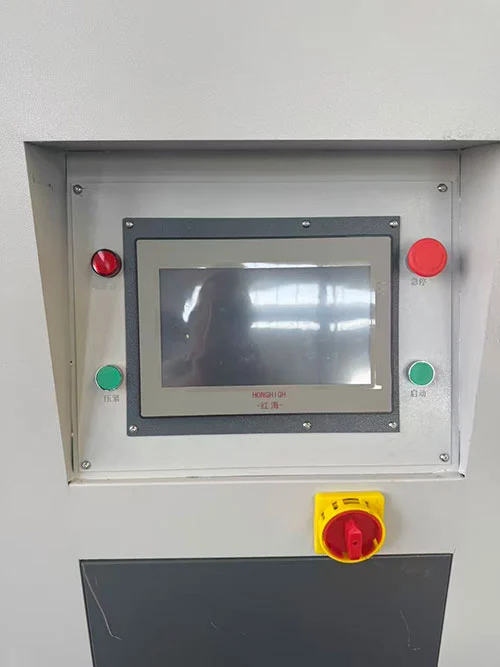

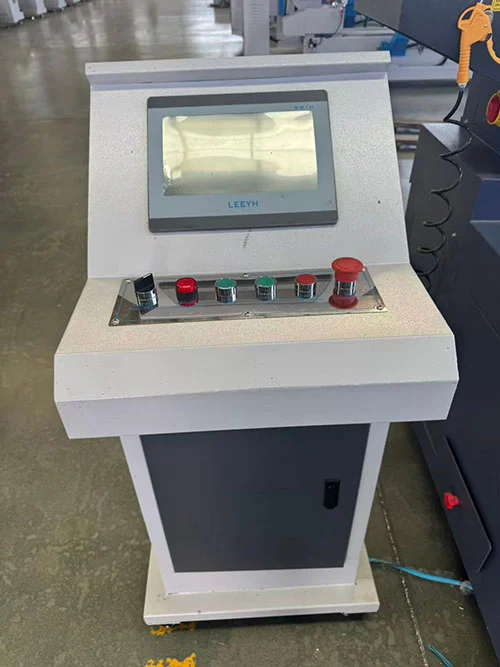

• Operasi dan pemrograman:Antarmuka layar sentuh 7 inci (sistem ESTUN atau Schneider CNC) menyimpan program profil yang umum digunakan. Operator dapat mengingat preset atau memasukkan dimensi baru secara langsung. Fungsi pemindaian kode QR opsional dapat secara otomatis memuat program pemesinan yang sesuai, mengurangi waktu pengaturan dan potensi kesalahan input.

Aplikasi Lini Produksi Aluminium Dual Cut 4+2 Axis End Miller Thermal Break Aluminium

• Pintu aluminium penahan panas dan penggilingan ujung jendela mullion / transom
• Pengolahan duri dan alur profil rangka dan selempang
• Pemesinan ujung profil aluminium dinding tirai
• Lini produksi jendela aluminium bervolume tinggi

Cara Kerjanya

ItuLini Produksi Aluminium Pemutus Termal Miller Ujung Sumbu 4+2 Potong Gandaberoperasi dengan operator memuat profil aluminium pemecah termal ke dalam klem pneumatik. Kontrol CNC sumbu 4+2 memposisikan spindel pada sudut yang sesuai (0° atau 90°) dan menggerakkannya sepanjang sumbu linier untuk menggiling ujung profil. Satu spindel memotong pada lintasan maju, dan spindel kedua, berputar ke arah berlawanan, menyelesaikan pemotongan pada lintasan balik — atau keduanya dapat mengerjakan permukaan yang berbeda secara bersamaan, bergantung pada programnya. Kedalaman penggilingan, panjang duri, dan dimensi alur diatur melalui layar sentuh. Tindakan pemotongan ganda berarti spindel diaktifkan sepanjang siklus, dan profil siap untuk langkah pemrosesan berikutnya setelah klem dilepaskan.

Komponen Utama

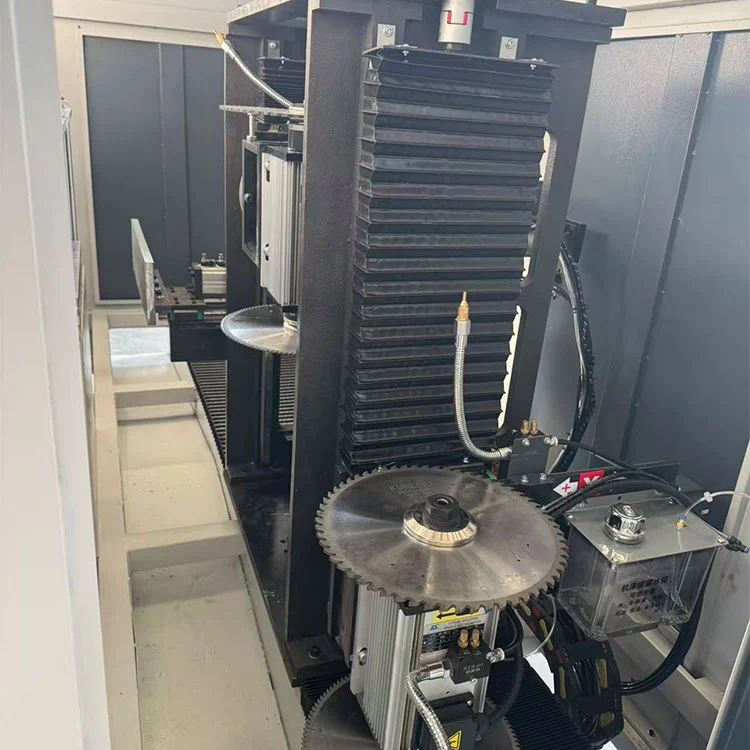

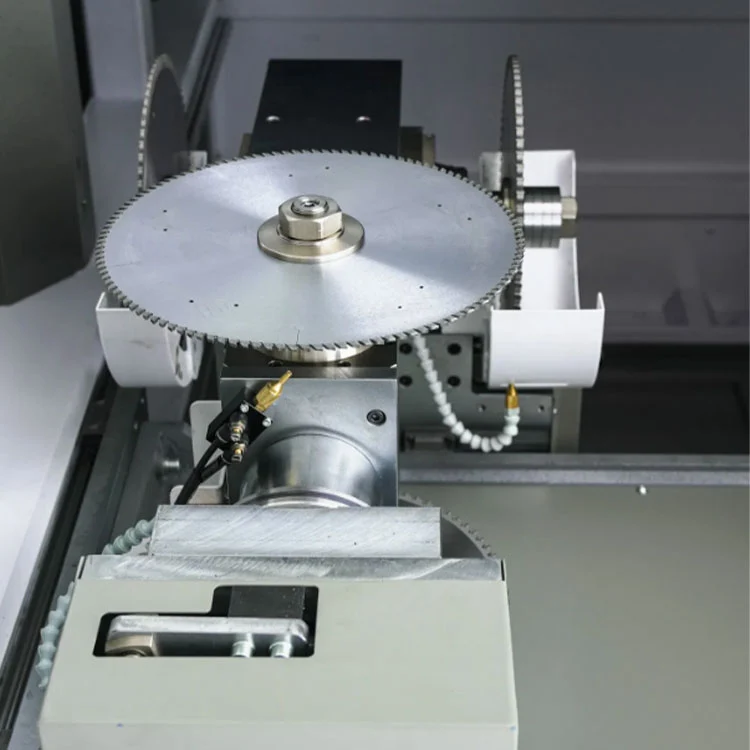

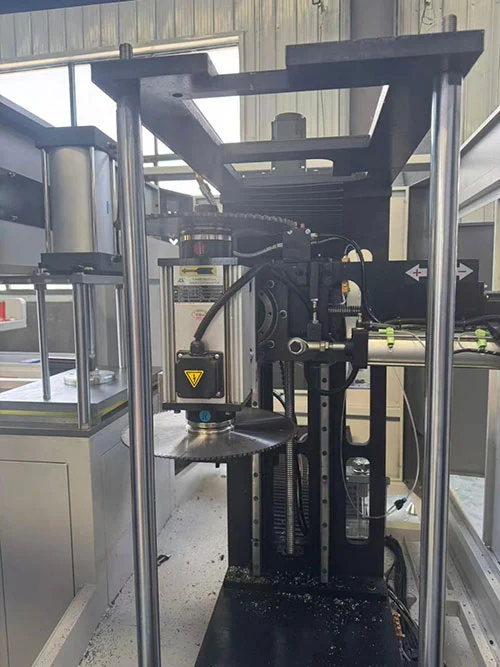

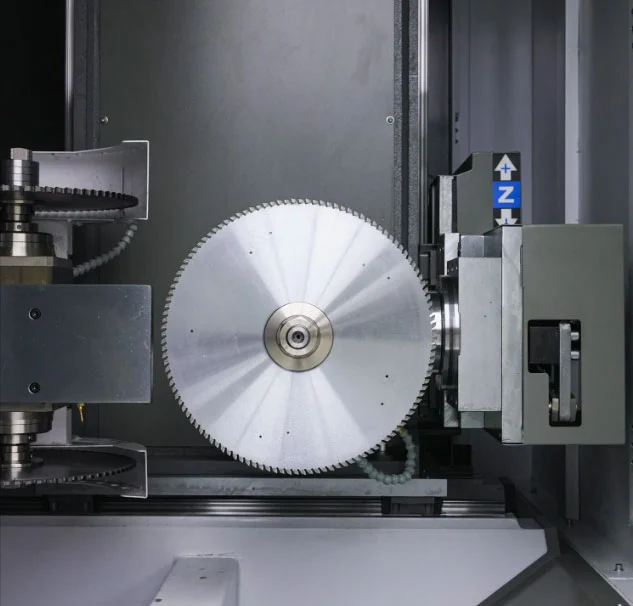

• Spindel kembar (2×3kW):Setiap motor spindel menghasilkan 3kW pada 2800rpm dan menerima pemotong frais dari φ230mm hingga φ350mm. Satu spindel dikonfigurasikan untuk putaran searah jarum jam, yang lainnya untuk berlawanan arah jarum jam, sehingga memungkinkan pemotongan dua arah tanpa mengubah posisi.

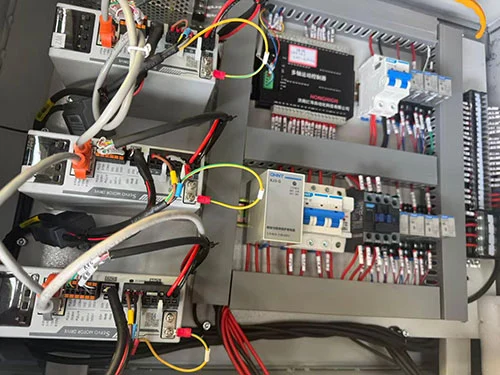

• Sistem CNC 4+2 sumbu:Pengontrol CNC (ESTUN atau Schneider) mengoordinasikan empat sumbu servo linier (umpan profil dan pemosisian pahat) dan dua sumbu putar (pengalihan sudut spindel). Program dapat dimuat melalui USB, layar sentuh, atau pemindai kode QR opsional.
• Basis besi tuang dan pemandu linier:Tempat tidur besi tuang yang berat memberikan fondasi yang stabil. Rel pemandu linier dan sekrup bola presisi memastikan pergerakan sumbu yang mulus dan akurat dengan serangan balik yang minimal.
• Penjepitan pneumatik dengan pelindung karet:Klem menahan profil dengan aman selama penggilingan. Permukaan kontak dilengkapi dengan bantalan karet untuk mencegah goresan permukaan dan deformasi aluminium.
• Port ekstraksi debu:Titik sambungan untuk sistem ekstraksi debu membantu menjaga area kerja bersih dari serpihan aluminium selama pengoperasian berkelanjutan.

Spesifikasi Teknis

• Catu Daya: 380V / 50Hz / 3Ph
• Total Daya: 8,8 kW (motor spindel 2 × 3 kW + penggerak servo)
• Kecepatan Spindel: 2800 rpm
• Diameter Pemotong Penggilingan: φ230--φ350 mm (dapat disesuaikan)
• Tekanan Udara Kerja: 0,5--0,8 MPa
• Kedalaman Penggilingan Maks: 80 mm
• Ukuran Profil Maks: Lebar ≤120 mm, Tinggi ≤150 mm
• Dimensi Mesin: 1700 × 800 × 1500 mm
• Berat: ≈ 450kg

Pabrik & Purna Jual

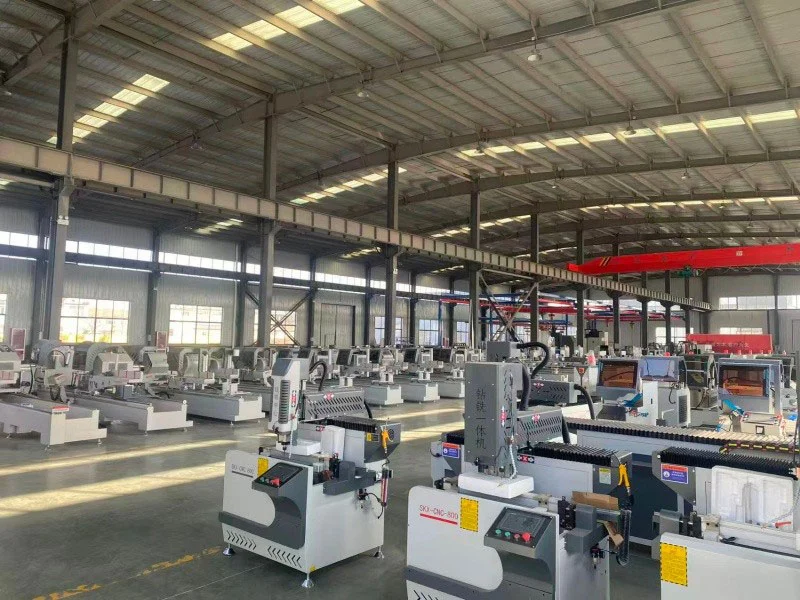

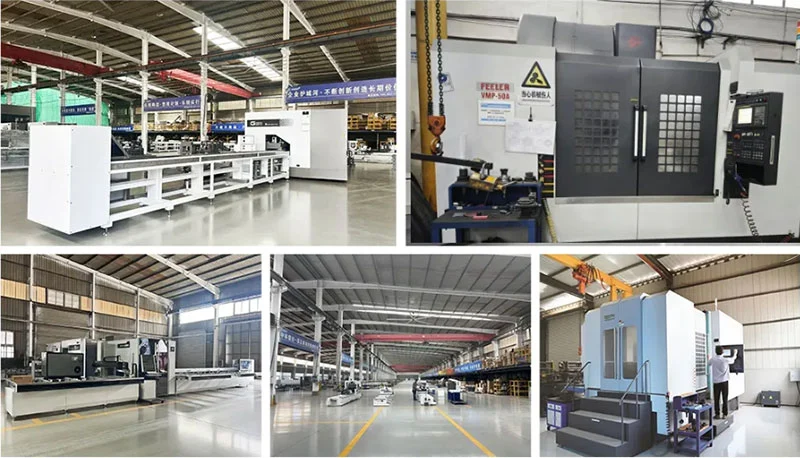

Mesin Lebulang telah mengoperasikan lokasi produksi Jinan sejak tahun 1996, memproduksi mesin pengolah jendela, pintu, dan profil. ItuLini Produksi Aluminium Pemutus Termal Miller Ujung Sumbu 4+2 Potong Gandadikirim langsung dari pabrik dengan sertifikat CE dan ISO. Garansi struktural satu tahun merupakan standarnya. Panduan instalasi jarak jauh, media pelatihan, dan dukungan online disertakan secara gratis. Bahan habis pakai — pemotong, rahang, segel — disimpan dalam persediaan. Komisioning di lokasi dapat diatur.

Pertanyaan Umum

T: Dapatkah peralatan Anda menangani profil jendela/pintu dan profil dinding tirai aluminium?

J: Ya. Pabrik kami memproduksi mesin cerdas untuk fabrikasi pintu, jendela, dan dinding tirai. Misalnya, stasiun kerja G20/G50 menangani pemesinan dengan proses penuh, sedangkan gergaji merek Lebulang kami memotong profil pada sudut dari 45° hingga 135°. Kami merekomendasikan peralatan berdasarkan kebutuhan produksi spesifik Anda.

T: Apakah operasinya rumit? Apakah saya membutuhkan banyak pekerja terampil?

J: Kami merancang mesin untuk dioperasikan dengan pelatihan minimal. Sistem CNC menyimpan program preset, dan antarmuka menggunakan menu sederhana. Tidak diperlukan pengetahuan pemrograman tingkat lanjut. Kami menyediakan materi pelatihan gratis, panduan jarak jauh, dan video instalasi untuk membantu staf Anda menjadi mahir dengan cepat.

T: Bagaimana dengan akurasi pemrosesan dan stabilitas jangka panjang?

J: Kami menggunakan bodi mesin dari besi tuang, rel pemandu linier, dan penggerak sekrup bola dengan motor servo. Komponen inti bersumber dari pemasok yang diakui secara internasional. Peralatan berujung berlian dan sistem pelumasan otomatis membantu menjaga kualitas pemotongan dan memperpanjang umur komponen, mendukung akurasi yang konsisten dari waktu ke waktu.

T: Layanan purna jual apa yang Anda sediakan?

J: Kami menawarkan dukungan online 24 jam, garansi satu tahun, dan layanan pemeliharaan seumur hidup. Pemecahan masalah jarak jauh melalui panggilan video tersedia. Jika diperlukan kunjungan ke lokasi, kami dapat mengaturnya dengan biaya tambahan. Suku cadang disimpan dalam stok dan dapat dikirim dengan cepat.
