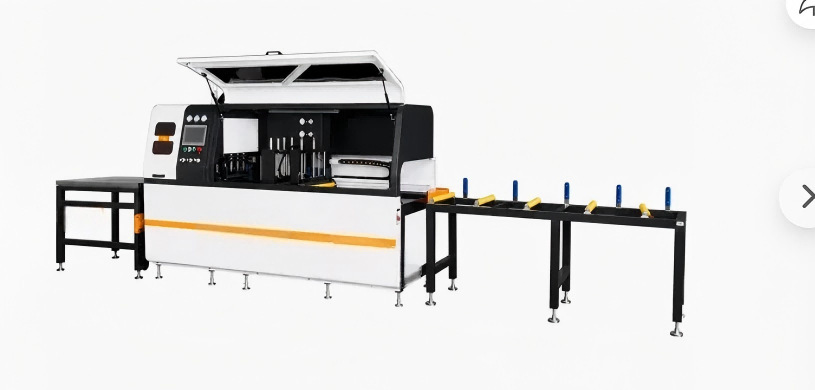

Gergaji Bundar CNC Akurasi Tinggi untuk Profil Aluminium Industri

Spesifikasi Teknis

Bagaimana Gergaji Beroperasi

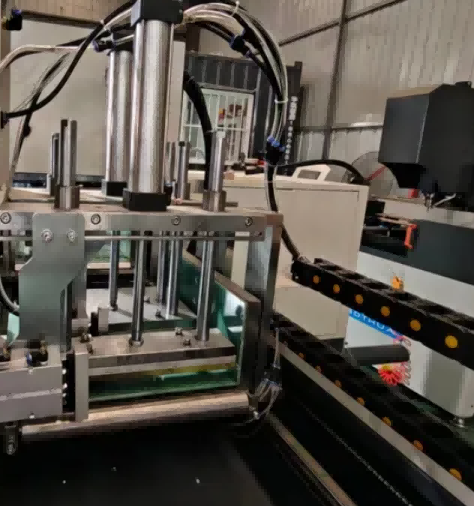

ItuGergaji Bundar CNC untuk Profil Aluminium Industriberoperasi dengan sumbu umpan yang digerakkan servo yang memposisikan profil di bawah mata gergaji sesuai dengan panjang yang dimasukkan pada layar sentuh. Operator memuat ekstrusi aluminium ke meja roller masukan, memilih program pemotongan dari memori atau memasukkan dimensi baru, dan memulai siklus. Klem pneumatik dipasang dari arah vertikal dan horizontal untuk menahan profil pada penahan referensi. Kepala gergaji, dilengkapi dengan silinder peredam gas-cair, turun melalui material dengan laju pengumpanan terkontrol untuk menghasilkan potongan persegi dan bebas duri. Semprotan cairan pemotongan yang diatomisasi mendinginkan bilah dan benda kerja selama pemotongan. Setelah bilah ditarik kembali, klem dilepaskan dan umpan servo memajukan profil ke posisi pemotongan berikutnya. Konfigurasi standar memotong pada 90° dan ±45°. Dengan modul sudut CNC opsional, kepala gergaji berputar ke sudut mana pun antara 22,5° dan 157,5° di bawah kendali program.

Fitur Utama

Akurasi Pemotongan ±0,1 mm – Pengumpanan yang dikontrol servo memastikan kemampuan pengulangan yang luar biasa.

Siklus Sepenuhnya Otomatis – Pemuatan otomatis, penjepitan, pemotongan, dan pembongkaran terintegrasi.

Rangka Tugas Berat – Struktur baja las yang bebas tegangan mengurangi getaran dan memperpanjang umur blade.

Pemotongan Bebas Duri – Kecepatan blade yang dioptimalkan dan sistem pendingin kabut meminimalkan pasca-pemrosesan.

Pemotongan Sudut Fleksibel – Standar 45° / 90°; sudut khusus tersedia berdasarkan permintaan.

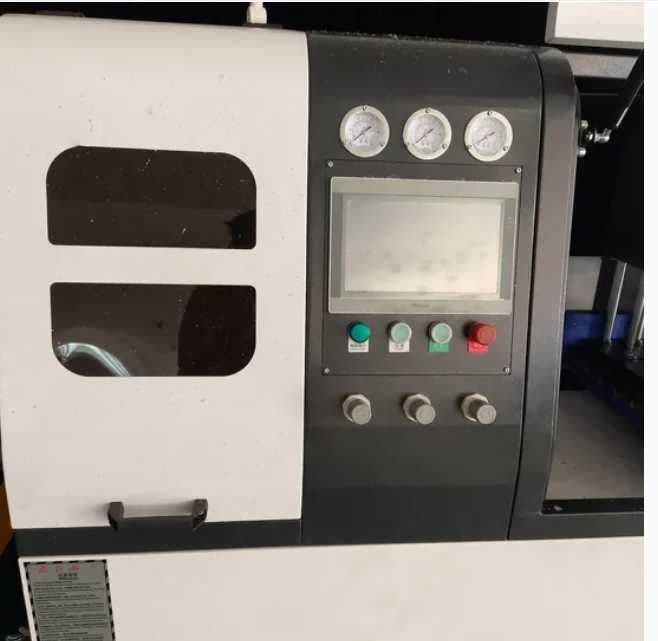

Antarmuka CNC yang Ramah Pengguna – HMI layar sentuh intuitif untuk pengaturan cepat dan pelatihan minimal.

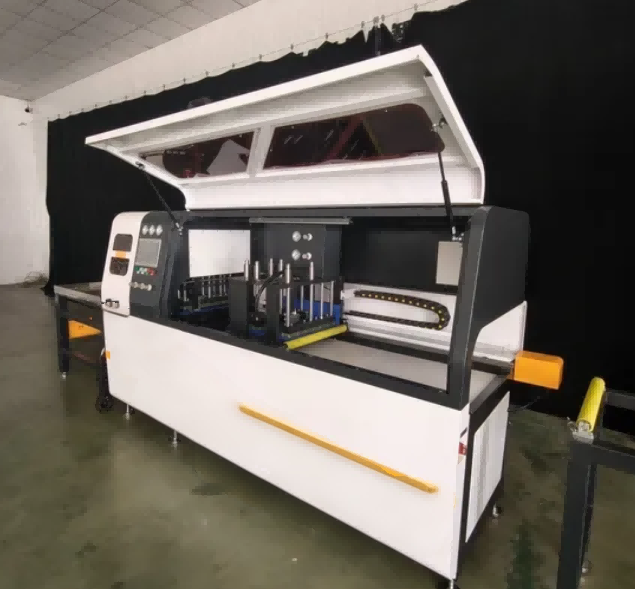

Keselamatan Pertama – Pelindung tertutup sepenuhnya dengan interlock pengaman dan kabinet listrik yang sesuai dengan CE

Skenario Aplikasi

Profil jendela dan pintu aluminium

Dinding tirai dan sistem fasad

Pemotongan bingkai panel surya

Ekstrusi aluminium industri

Angkutan kereta api dan suku cadang aluminium otomotif

Profil furnitur dan heat sink

Gergaji Bundar CNC untuk Profil Aluminium Industri Modul Peningkatan Opsional

1. Struktur pemotongan ekor nol (sisa ekor ≤5mm, pemanfaatan material tinggi)
2. Jalur konveyor rol bongkar muat otomatis untuk profil sepanjang 6m
3. Modul pemotongan sudut sewenang-wenang CNC (22,5°--157,5°)
4. Pengumpul debu penyimpanan chip berkapasitas besar
5. Modul diagnosis & statistik data online jarak jauh IoT
6. Perlengkapan penjepit sinkron multi-bagian bundel
7. Perjalanan pengumpanan khusus yang diperpanjang hingga 12000mm

Proses Kerja

Pemuatan Otomatis – Profil dimuat melalui roller conveyor atau pemuat otomatis.

Pemosisian yang Presisi – Pengumpanan yang digerakkan oleh servo memastikan panjang pemotongan yang tepat.

Penjepit Aman – Klem pneumatik/hidraulik menahan profil dengan kuat.

Pemotongan Berkecepatan Tinggi – Kepala gergaji yang dikontrol CNC menghasilkan pemotongan yang bersih dan akurat.

Pelepasan & Pendinginan Chip – Pendinginan terintegrasi dan konveyor chip menjaga ruang kerja tetap bersih

Pertanyaan Umum

Profil apa yang dapat dipotong oleh gergaji CNC ini?

A: Ini dirancang untuk profil aluminium industri, termasuk bagian jendela/pintu, dinding tirai, dan rangka surya. Solusi khusus tersedia untuk ekstrusi yang lebih besar.

Q2: Apakah mesin sepenuhnya otomatis?

J: Ya. Ini mendukung pengumpanan, penjepitan, pemotongan, dan pembongkaran otomatis, hanya membutuhkan satu operator.

Q3: Bisakah dipotong pada sudut selain 90°?

J: Ya. Model standar mendukung 45° dan 90°; pemotongan sudut khusus tersedia berdasarkan permintaan.

Q4: Berapa akurasi pemotongannya?

A: Akurasi pengumpanan adalah ±0,1 mm, memastikan pengulangan yang tinggi untuk produksi massal.
