Mesin Bending Profil Aluminium & PVC CNC Presisi Tinggi

Mesin Bending Profil Aluminium & PVC CNC ini dibuat khusus untuk fabrikasi profil arsitektur, termasuk dinding tirai, fasad, jendela lengkung, dan bingkai jendela PVC. Dilengkapi dengan sistem pembengkokan tersinkronisasi 3-rol dan kontrol berbasis servo, alat ini menghasilkan lekukan halus dan bebas distorsi dengan akurasi ±0,5 mm. Kompatibel dengan ekstrusi aluminium dan profil PVC/UPVC, alat berat ini mendukung pembengkokan multi-radius dalam satu pengaturan, secara signifikan meningkatkan efisiensi produksi sekaligus mengurangi limbah material. Bersertifikat CE dan dapat disesuaikan sepenuhnya, ini adalah solusi ideal untuk aplikasi pembengkokan arsitektur modern.

• Kompatibilitas multi-bahan:ItuMesin Bending Profil PVC Aluminium CNCmembengkokkan profil aluminium, PVC, UPVC, penahan panas, baja tahan karat, dan tembaga. Set perkakas dapat diubah untuk mengakomodasi tingkatan material dan penampang yang berbeda dalam kapasitas alat berat.
• Pemosisian CNC 3 sumbu:Motor servo pada sumbu X, Y, dan Z digerakkan melalui pengontrol CNC dengan layar sentuh berukuran 10 inci. Akurasi pemosisian adalah ±0,02 mm. Operator memprogram bentuk multi-radius, busur, dan kurva gabungan langsung pada antarmuka atau mengimpor data melalui USB.
• Opsi dorong hidrolik:Tiga konfigurasi stasiun hidrolik ditawarkan — 20 ton, 25 ton, dan 40 ton — dipilih berdasarkan material profil, ketebalan dinding, dan radius tikungan yang diperlukan. Pompa hidrolik beroperasi dengan kebisingan yang lebih rendah dibandingkan dengan unit industri standar.
• Kisaran bentuk lentur:Mesin ini menghasilkan kombinasi bentuk C, bentuk U, bentuk S, lingkaran penuh, elips, multi-radius, dan busur khusus. Sabuk pembentuk dan cetakan rol dapat disesuaikan agar sesuai dengan penampang profil untuk kualitas tikungan yang optimal.

Cara Kerjanya

Pemuatan Profil

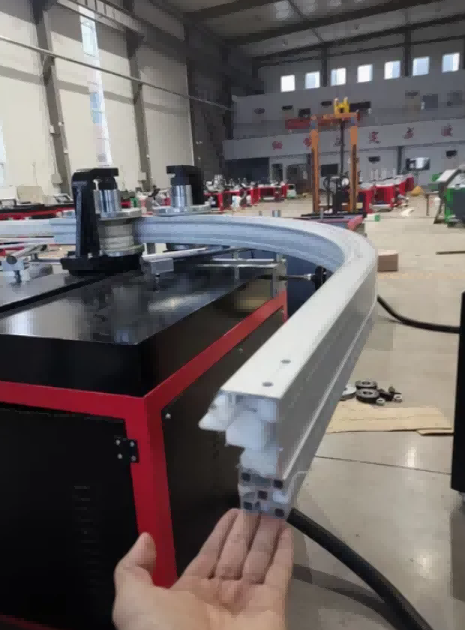

Profil aluminium atau PVC ditempatkan ke dalam pemandu pengumpanan dan dijepit dengan aman untuk mencegah tergelincir atau terpuntir selama proses pembengkokan.

2. Pembengkokan Tersinkronisasi 3-Rol

Mesin ini menggunakan tiga rol presisi:

Rol atas – mendorong profil ke depan

Rol dua sisi – bergerak sepanjang lintasan yang dikontrol CNC untuk memberikan tekanan yang seragam

Gerakan tersinkronisasi ini memastikan pembentukan busur yang konsisten tanpa kerusakan atau deformasi permukaan.

3. Presisi Berbasis Servo

Motor servo mengontrol posisi roller secara real time, memberikan umpan balik yang akurat dan kinerja pembengkokan yang berulang. Sistem CNC mengkompensasi pegas material secara otomatis.

4. Pemrograman Multi-Radius

Operator dapat memprogram beberapa jari-jari lentur, segmen busur, dan lingkaran penuh langsung dari gambar CAD. Mesin mengeksekusi kurva yang rumit tanpa intervensi manual.

5. Produksi Berkelanjutan

Setelah program diatur, mesin mengulangi siklus pembengkokan dengan konsistensi tinggi, sehingga cocok untuk produksi massal dan proyek arsitektur khusus.

Alur Proses:

Pemuatan Profil → Input Program CNC → Sinkronisasi 3-Rol → Pemosisian Servo → Pembengkokan Multi-Radius → Profil Lengkung Selesai

Komponen Utama

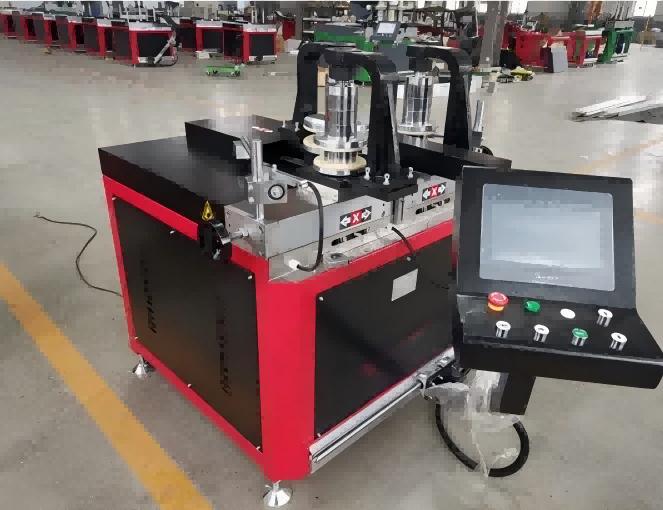

Pengontrol CNC:Layar sentuh 10 inci dengan antarmuka pengguna untuk memprogram sudut tikungan, jari-jari, dan urutan multi-radius. Port USB mendukung impor dan ekspor program. Pengontrol mengatur gerakan sumbu, tekanan hidrolik, dan waktu siklus.

Stasiun Hidrolik:Tersedia dalam konfigurasi 20 ton, 25 ton, dan 40 ton. Menggunakan pompa oli impor yang dipilih untuk keluaran tekanan stabil dan pengoperasian senyap. Sirkuit hidrolik mencakup katup pelepas tekanan dan filter.

Cetakan Rol:Dibuat dari baja yang dikeraskan dengan lapisan PU opsional. Lapisan ini membantu mencegah goresan atau tanda pada permukaan profil yang dilapisi, dianodisasi, atau dicat. Set cetakan dapat dipertukarkan untuk penampang profil yang berbeda.

Penularan:Rel panduan linier HIWIN Taiwan membawa sumbu bergerak. Gearbox presisi dan motor servo memberikan akurasi posisi untuk gerakan X, Y, dan Z.

Aplikasi

• Pembengkokan Profil Dinding Tirai

  Bingkai Melengkung Fasad Arsitektur

  Profil Jendela & Pintu Lengkungan

  Pembengkokan Kusen Jendela & Pintu PVC

  Pelapis Aluminium & Pembengkokan Trim

  Profil Interior Dekoratif




Produsen & Garansi

Shandong Lebulang Precision Machinery Co., Ltd., beroperasi sebagai Mesin Lebulang, telah memproduksi peralatan pemrosesan aluminium dan PVC di pabriknya di Jinan, Cina sejak tahun 1996.Mesin Bending Profil PVC Aluminium CNCdipasok langsung dari pabrik dengan sertifikasi CE dan ISO. Garansi satu tahun mencakup struktur utama. Dukungan teknis jarak jauh, video instalasi, dan manual bahasa Inggris disediakan tanpa biaya tambahan. Instalasi dan pelatihan di tempat dapat diatur secara terpisah. Suku cadang seperti cetakan rol, sabuk pembentuk, dan segel hidrolik tersedia. Warna mesin, merek, dan kemasan dapat disesuaikan berdasarkan perjanjian OEM dan ODM.

Pertanyaan Umum

1. Apakah Anda pabrik atau perusahaan dagang?

Kami adalah produsen dengan fasilitas produksi kami sendiri di Jinan, Cina, yang beroperasi sejak tahun 1996.

2. Berapa lama garansi peralatan?

Satu tahun pada struktur utama, tidak termasuk komponen aus normal seperti cetakan roller dan sabuk pembentuk.

3. Bagaimana cara memberikan layanan purna jual?

Panduan video jarak jauh, dukungan teknis online, dan penggantian suku cadang yang rusak secara gratis selama masa garansi disediakan. Pemasangan, commissioning, dan pelatihan di lokasi dapat diatur dengan biaya tambahan.

4. Berapa lama waktu pengiriman?

Mesin standar dikirimkan dalam 10 hingga 20 hari kerja setelah menerima pembayaran deposit.

5. Mesin apa lagi yang Anda jual?

Mesin pemotong aluminium, mesin crimping sudut aluminium, mesin las PVC, mesin pengeboran dan penggilingan CNC, dan jalur produksi pintu dan jendela yang lengkap.

6. Dapatkah mesin membengkokkan profil penahan panas?

Ya. Dengan sabuk pembentuk dan cetakan rol yang sesuai, mesin dapat membengkokkan profil aluminium penahan panas dengan tetap menjaga integritas strip insulasi.
