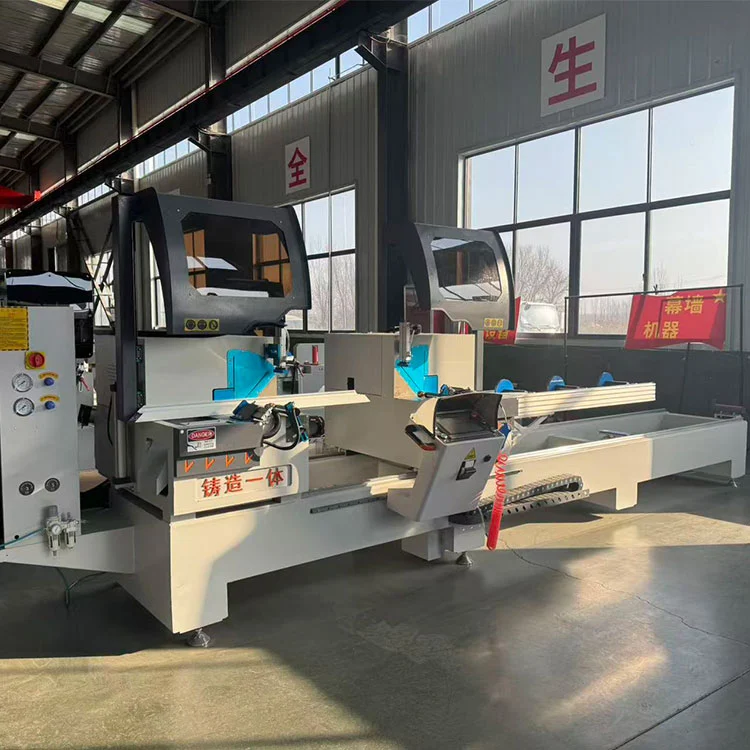

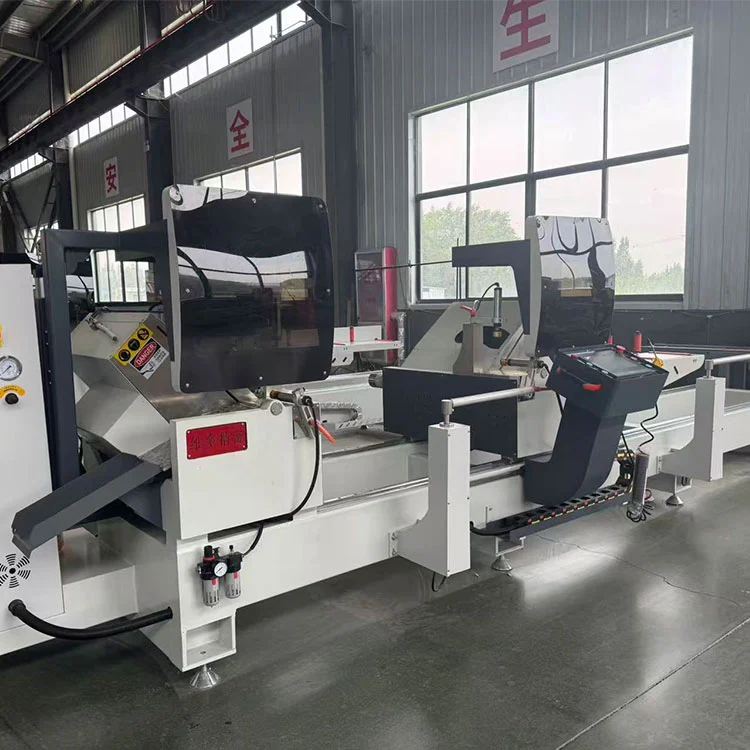

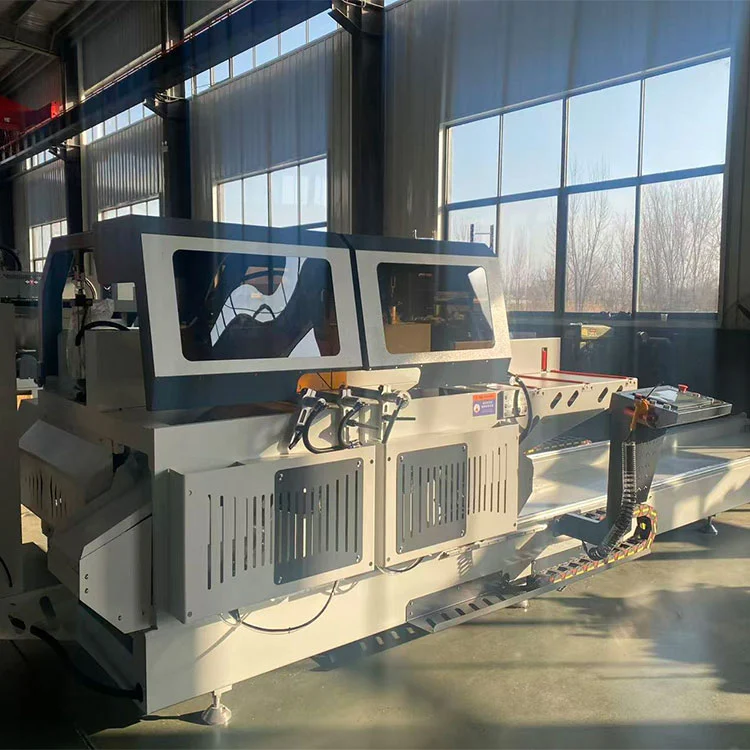

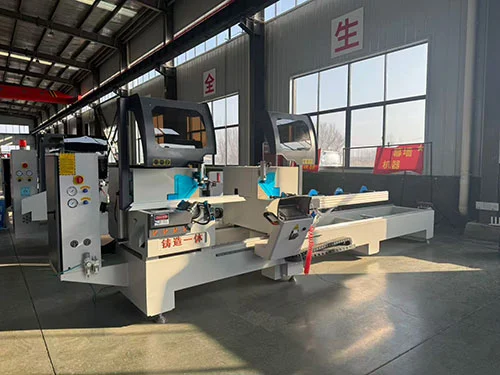

Mesin Pemotong Profil Aluminium Gergaji Kepala Ganda Semi-otomatis

Shandong Lebulang Precision Machinery Co., Ltd., yang beroperasi di bawah merek Mesin LBL, telah memproduksi peralatan pemrosesan aluminium dan PVC di pabriknya di Jinan, Tiongkok sejak tahun 1996. Gergaji mitra kepala ganda semi-otomatis ini memotong profil aluminium untuk jendela, pintu, dinding tirai, dan rangka industri. Alat ini menangani profil dengan lebar hingga 350 mm dan tinggi 150 mm, dengan sudut pemotongan horizontal dari 45° hingga 135° dan sudut vertikal dari 45° hingga 90°. Dua motor 4 kW menggerakkan bilah gergaji pada 2800 rpm, dan kepala kanan bergerak pada pemandu linier dengan transmisi rak-dan-pinion untuk penentuan posisi panjang. Sistem CNC tertutup penuh lima sumbu mengontrol posisi sudut dan panjang, sementara laju umpan pemotongan dapat disesuaikan secara bertahap dari 0 hingga 3 m/mnt.

Parameter Teknis

Fitur

• Pemotongan profil bagian besar:ItuMesin Pemotong Profil Aluminium Gergaji Kepala Ganda Semi-otomatisdirancang untuk pemotongan sudut majemuk dua dimensi pada profil aluminium besar. Ini menangani lebar hingga 350 mm dan tinggi hingga 150 mm, mencakup dinding tirai standar dan ukuran ekstrusi industri.
• Sistem CNC tertutup penuh lima sumbu:Penentuan posisi sudut dan panjang dikendalikan oleh sistem CNC lima sumbu dengan umpan balik loop tertutup. Hal ini menjaga toleransi sudut dalam ±5′ dan toleransi panjang berulang dalam ±0,2 mm dalam kondisi pengoperasian normal.
• Transmisi kepala gergaji bergerak:Kepala pemotongan kanan bergerak pada pasangan pemandu linier dengan penggerak rak-dan-pinion. Pengaturan ini mendukung kekakuan yang diperlukan untuk posisi panjang yang akurat pada kapasitas pemotongan penuh 6000 mm.
• Bantalan pivot presisi:Rotasi kepala gergaji menggunakan bantalan rol silinder bersilang, yang menghasilkan gerakan sudut gesekan rendah dan stabil. Desain ini berkontribusi pada penyesuaian sudut yang mulus dan penguncian yang andal pada posisi yang ditentukan.
• Struktur lengan ayun yang ditingkatkan:Mata gergaji dipasang pada lengan ayun bertulang yang diayunkan ke atas dari bawah meja kerja. Konfigurasi ini menghasilkan permukaan potongan yang halus dan bersih pada profil serta meningkatkan stabilitas pemotongan secara keseluruhan.
• Ayunan pisau di bawah meja:Arah pengumpanan blade adalah dari bawah meja kerja, yang membantu menjauhkan tangan operator dari zona pemotongan selama siklus.
• Pelumasan dan pendinginan terintegrasi:Perangkat pelumasan dan pendingin kabut bergerak bersama mata gergaji, mengalirkan cairan pemotongan langsung ke gigi mata pisau dan area pemotongan. Hal ini membantu memperpanjang masa pakai blade dan meningkatkan kualitas potongan pada aluminium.

Cara Kerjanya

ItuMesin Pemotong Profil Aluminium Gergaji Kepala Ganda Semi-otomatisberoperasi dengan operator mengatur sudut pemotongan horizontal dan vertikal yang diinginkan, serta panjang pemotongan, pada panel kontrol CNC. Kepala pemotongan kanan bergerak secara otomatis sepanjang panduan linier ke posisi yang diprogram. Profil aluminium ditempatkan pada meja penyangga roller dan diamankan dengan klem pneumatik. Kedua kepala dapat dipotong secara bersamaan atau sendiri-sendiri. Selama siklus pemotongan, bilah gergaji berayun ke atas dari bawah meja kerja, memotong profil dengan laju umpan terkontrol antara 0 dan 3 m/menit. Sistem pelumasan kabut aktif selama pemotongan. Setelah bilah ditarik kembali, klem dilepaskan dan potongan yang dipotong dikeluarkan. Sistem CNC loop tertutup lima sumbu memantau dan menyesuaikan posisi untuk menjaga akurasi pada pemotongan batch.

Komponen Utama

• Motor gergaji (2 × 4 kW):Setiap kepala pemotongan digerakkan oleh motor 4 kW yang berputar pada 2800 rpm. Kekuatannya disesuaikan dengan diameter bilah dan kapasitas penampang pemotongan 350 × 150 mm.
• Panduan linier dan rak-dan-pinion:Kepala kanan yang dapat digerakkan menggunakan pemandu linier presisi dan diposisikan oleh penggerak rak-dan-pinion. Transmisi ini memberikan kekakuan dan keakuratan yang diperlukan untuk pemosisian panjang di atas alas 6000 mm.
• Bantalan rol bersilang:Digunakan pada poros kepala gergaji untuk penyesuaian sudut. Bantalan ini memberikan kekakuan tinggi dan putaran halus dengan serangan balik minimal.
• Pengontrol CNC lima sumbu:Mengelola sudut pemotongan horizontal dan vertikal, posisi panjang, dan laju pengumpanan. Sistem loop tertutup menggunakan umpan balik dari encoder untuk menjaga akurasi posisi.
• Sistem pelumasan kabut:Rakitan nosel yang bergerak bersama mata gergaji, mengalirkan cairan pemotongan yang diatomisasi ke zona pemotongan. Hal ini mengurangi panas gesekan dan membantu mencegah pengelasan chip aluminium pada gigi pisau.
• Klem pneumatik:Pegang profil pada posisinya selama pemotongan. Tekanan penjepitan diatur melalui pengatur udara.

Aplikasi

ItuMesin Pemotong Profil Aluminium Gergaji Kepala Ganda Semi-otomatisdigunakan untuk memotong profil aluminium dalam produksi jendela dan pintu, fabrikasi dinding tirai, pembuatan rangka panel surya, dan pemrosesan aluminium industri umum. Ini menangani ekstrusi padat dan berongga, profil penahan panas, dan bagian logam non-besi ringan dalam kapasitas pemotongan yang ditentukan.

Produsen & Dukungan

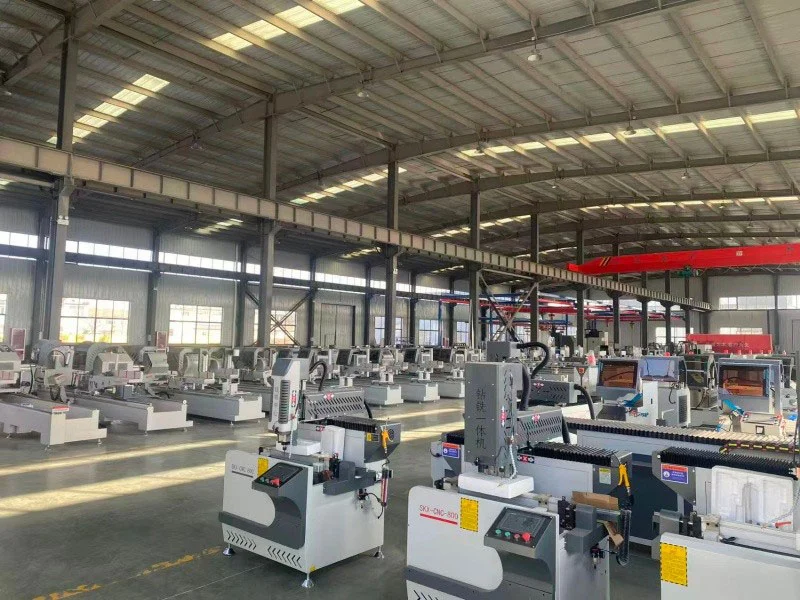

Shandong Lebulang Precision Machinery Co., Ltd., beroperasi sebagai Mesin LBL, telah memproduksi peralatan pemrosesan aluminium di pabriknya di Jinan, Cina sejak tahun 1996.Mesin Pemotong Profil Aluminium Gergaji Kepala Ganda Semi-otomatisdipasok langsung dari pabrik dengan sertifikasi CE dan ISO. Garansi satu tahun mencakup struktur utama. Dukungan teknis jarak jauh, video pengoperasian, dan manual bahasa Inggris disertakan. Suku cadang tersedia untuk dikirim. Opsi voltase, panjang pemotongan, dan penjepitan dapat disesuaikan pada saat pemesanan.

Pertanyaan Umum

Q1: Jenis profil apa yang dapat dipotong oleh gergaji ini?

J: Ini memotong profil aluminium hingga lebar 350 mm dan tinggi 150 mm, termasuk batang padat, ekstrusi berongga, dan profil penahan panas. Ini juga cocok untuk logam non-ferrous ringan dan beberapa profil PVC.

Q2: Bisakah itu memotong sudut majemuk?

J: Ya. Mesin melakukan pemotongan sudut majemuk dua dimensi, dengan sudut horizontal dapat disesuaikan dari 45° hingga 135° dan sudut vertikal dari 45° hingga 90°.

Q3: Berapa akurasi pemotongannya?

A: Toleransi panjang lokasi berulang adalah ±0,2 mm, dan toleransi sudut pemotongan adalah ±5′ dalam kondisi pengoperasian standar dengan bilah yang dirawat dengan baik.

Q4: Apakah pemosisian kepala kanan otomatis?

J: Ya. Kepala kanan bergerak secara otomatis sepanjang panduan linier ke posisi yang diprogram melalui sistem CNC lima sumbu. Operator memasukkan panjang yang diinginkan pada panel kontrol.

Q5: Berapa jumlah pesanan minimum dan waktu pengiriman?

A: Jumlah pesanan minimum adalah satu set. Waktu pengiriman standar biasanya 15–25 hari kerja setelah penerimaan setoran, bergantung pada jadwal produksi saat ini.
