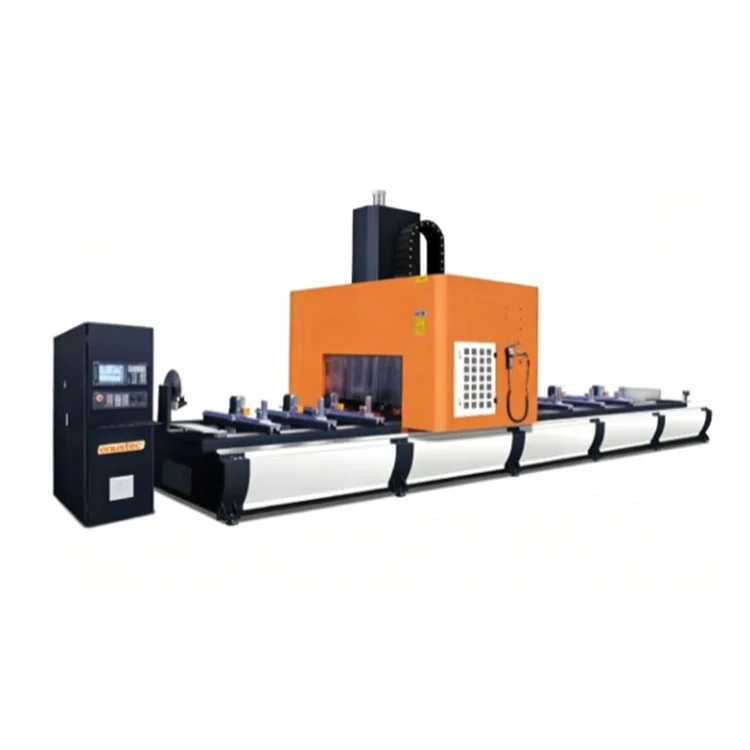

Pusat Pemesinan Gantry 5 Sumbu untuk Dinding Tirai

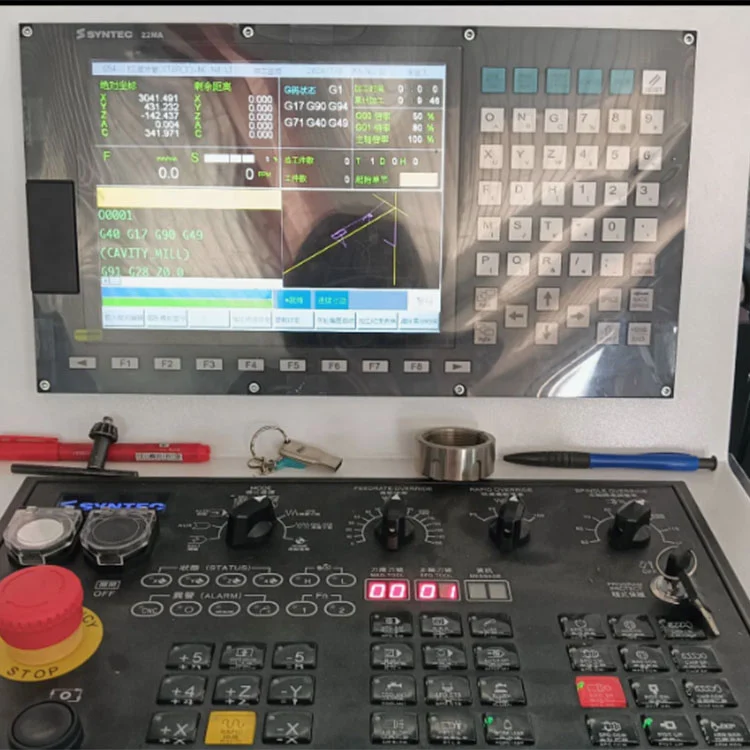

Diproduksi oleh Mesin Lebulang di pabriknya di Jinan, Cina — beroperasi sejak tahun 1996 — thePusat Pemesinan Gantry 5 Sumbu untuk Dinding Tiraimemegang sertifikasi CE dan ISO 9001 dan dipasok langsung dari pabrik dengan dukungan OEM/ODM. Pusat CNC 5 sumbu gantri bergerak ini memproses profil dinding tirai aluminium panjang dalam satu penjepitan, melakukan penggilingan, pengeboran, penggergajian, dan penyadapan pada beberapa permukaan. Spindel HSD berkecepatan tinggi (12kW atau 15kW, hingga 18000rpm) dan magasin 12 alat ditambah stasiun mata gergaji khusus (maks400mm) memungkinkan penggantian alat secara otomatis. Kontrol 5 sumbu Siemens 828D atau OSAI menyediakan RTCP, pemesinan pendulum, dan pengukuran alat otomatis. Perjalanan sumbu X standar adalah 6500mm, dapat diperluas hingga 9400mm.

Fitur Utama

• Pemesinan simultan 5 sumbu:Sumbu X, Y, Z, A, dan C bekerja sama di bawah RTCP untuk menjaga ujung pahat tetap akurat pada jalurnya. Satu pengaturan mencapai lima wajah dan profil berakhir, menghilangkan perbaikan ulang.
• Kapasitas profil panjang:Sumbu X bergerak hingga 6500 mm sebagai standar (7000 mm atau 9400 mm opsional) menangani ekstrusi dinding tirai sepanjang penuh tanpa mengubah posisi.

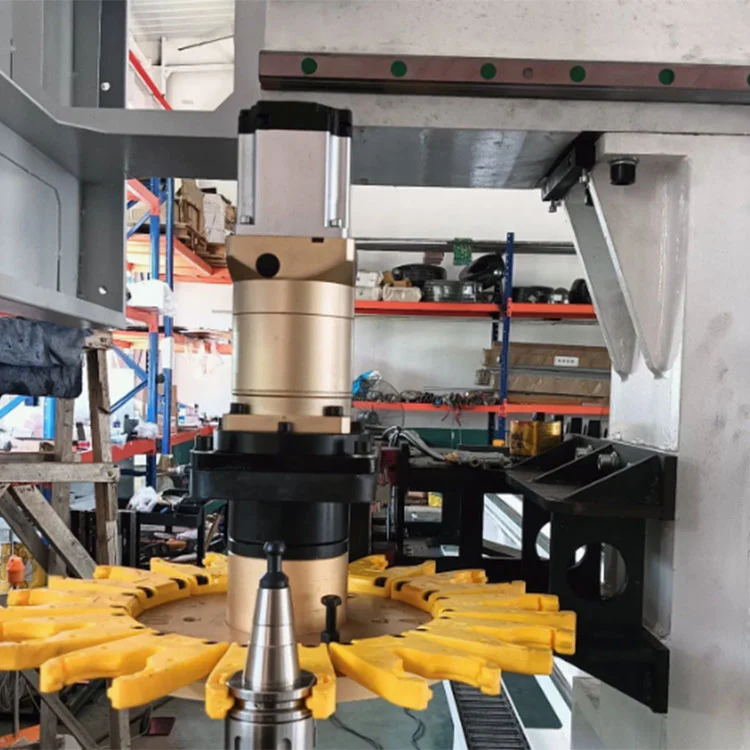

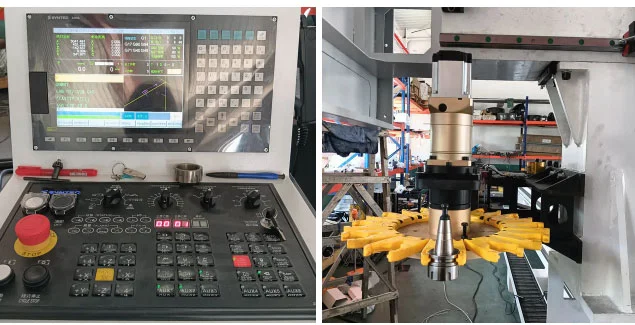

• Penggergajian dan penggilingan terintegrasi:Majalah perkakas dengan 12 posisi dan stasiun mata gergaji yang berdekatan (Φ400mm) beralih secara otomatis antara end mill, bor, tap, dan gergaji bundar untuk memotong‑ke-panjang dan membuat bentukan dalam satu program.
• Poros HSD:Motor berpendingin udara 12kW atau 15kW menghasilkan kecepatan dari 0 hingga 18000rpm, cocok untuk paduan aluminium dan profil baja berdinding tipis.
• Presisi dan pengulangan:Pemandu linier dan sekrup bola yang digerakkan servo memberikan pemosisian ±0,01 mm dan kemampuan pengulangan ±0,005 mm, sehingga memenuhi toleransi sambungan ketat yang diperlukan pada dinding tirai yang disatukan.
• Operasi pendulum:Kontrol ini mendukung mode pendulum — mengerjakan satu benda kerja sementara operator memuat benda kerja lainnya pada zona perlengkapan terpisah, sehingga mengurangi waktu idle.

Spesifikasi Teknis

Cara Kerjanya

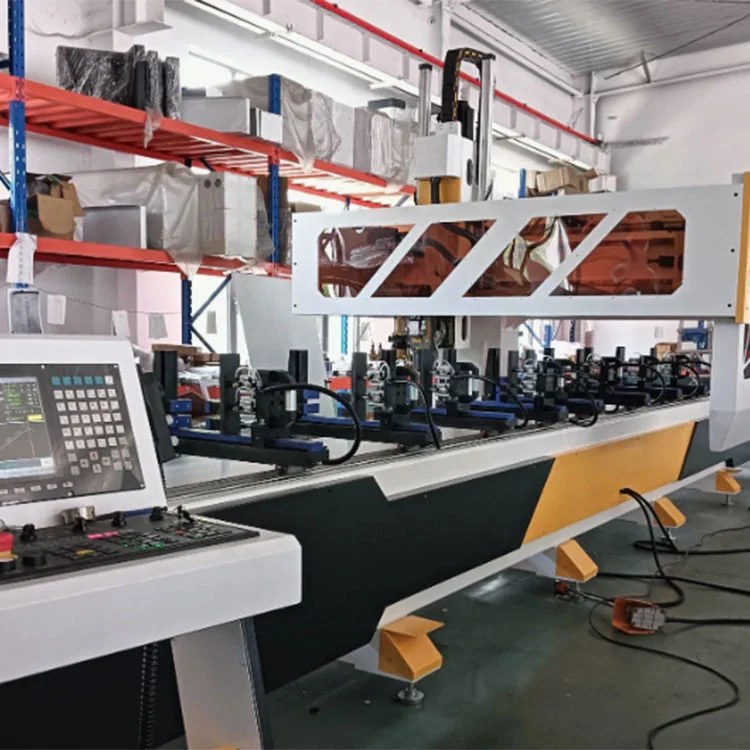

ItuPusat Pemesinan Gantry 5 Sumbu untuk Dinding Tiraiberoperasi dengan gantri bergerak di atas meja kerja tetap. Operator menempatkan ekstrusi aluminium di atas meja dan mengaktifkan penjepitan pneumatik atau hidrolik. Program kode G yang telah ditulis sebelumnya dimuat melalui kontrol Siemens atau OSAI. Gantri bergerak sepanjang sumbu X ke posisi pemesinan pertama, dan kepala 5 sumbu mengarahkan spindel ke sudut yang diperlukan. RTCP secara otomatis mengkompensasi offset panjang pahat selama gerakan memutar, sehingga ujung pahat mengikuti jalur yang diprogram secara akurat. Operasi seperti pengeboran, penggilingan, penyadapan, dan penggergajian dilakukan pada beberapa permukaan tanpa membuka penjepit profil. Ketika rangkaian pemesinan selesai di satu zona, gantri berpindah ke zona berikutnya, atau alat berat memasuki mode pendulum, yang memungkinkan operator membongkar komponen yang sudah selesai dan memuat komponen baru sementara pemesinan dilanjutkan pada perlengkapan yang berdekatan. Keripik dihilangkan dengan konveyor terintegrasi.

Lingkup Aplikasi Utama

Aplikasi umum untukPusat Pemesinan Gantry 5 Sumbu untuk Dinding Tiraitermasuk:

1. Rangka dinding tirai aluminium unitisasi bangunan tinggi
2. Ekstrusi fasad kaca dengan bingkai tersembunyi dan bingkai terbuka
3. Sambungan sudut dinding tirai dan profil fasad berbentuk khusus
4. Ruang berjemur, jendela atap, serta profil jendela dan pintu aluminium besar
5. Braket penyangga aluminium dinding tirai kaca yang didukung titik
6. Fasad aluminium industri dan profil dinding baja dekoratif
7. Profil aluminium ringan dirgantara (kompatibel lintas industri)

Bahan baku yang cocok: paduan aluminium 6063, ekstrusi berongga, aluminium padat, baja berdinding tipis, profil arsitektur PVC.

Pertanyaan Umum

T: Bagaimana cara menggunakan mesin Anda?

A: Setiap mesin menjalani pengujian dan penyesuaian pabrik sebelum pengiriman. Panduan video yang komprehensif dan dokumentasi tertulis disediakan. Dukungan jarak jauh juga tersedia untuk pertanyaan pengaturan dan pemecahan masalah.

T: Berapa waktu pengirimannya?

A: Produksi biasanya memakan waktu 15‑25 hari kerja setelah pembayaran deposit diterima.

T: Apa syarat pembayarannya?

A: T/T deposit 30% setelah konfirmasi pesanan, dengan sisa saldo 70% harus dibayar sebelum pengiriman.

T: Apakah Anda pabrik atau perusahaan dagang?

A: Mesin Lebulang adalah produsen dengan fasilitas produksi sendiri di Jinan, Cina. Kami juga menyediakan perlengkapan pintu dan jendela pelengkap untuk layanan terpadu.

T: Bagaimana kapasitas bengkel Anda?

A: Kapasitas produksi tahunan kami melebihi 800 buah mesin.
