Pusat Pemesinan Gantry 5 Sumbu Presisi Tinggi untuk Komponen Dinding Tirai

Ringkasan Produk

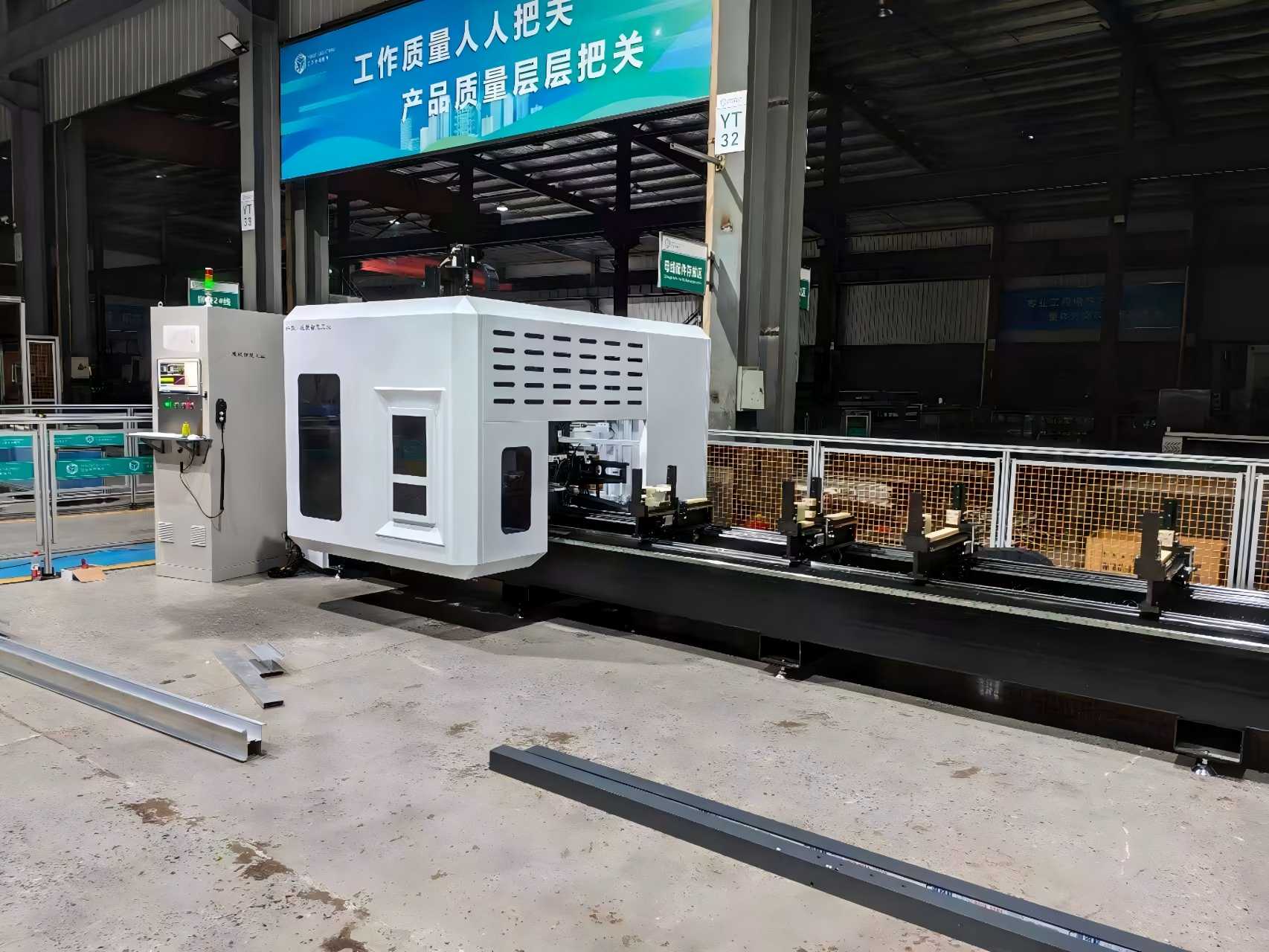

Pusat Pemesinan Gantri 5 Sumbu Kekakuan Tinggi untuk sistem Dinding Tirai kami dirancang untuk mengubah desain arsitektur kompleks menjadi komponen fasad yang presisi. Dengan mengintegrasikan pemrograman CAD/CAM dengan penggilingan putar sumbu A/C, alat berat ini memproses profil aluminium format besar, panel unitized, dan rangka dinding tirai baja dalam satu pengaturan. Struktur gantri tugas beratnya memastikan stabilitas jangka panjang dan akurasi posisi ±0,05 mm, sedangkan pengubah alat otomatis (ATC) memungkinkan penggilingan, pengeboran, penyadapan, dan pemotongan secara terus-menerus. Dirancang untuk fabrikasi fasad modern, menghilangkan penjepitan berulang, mengurangi biaya tenaga kerja, dan memberikan kualitas permukaan unggul untuk geometri kompleks.

Fitur Utama

•


  Pemesinan Simultan 5 Sumbu untuk geometri fasad kompleks dan kontur 3D

  Struktur Gantry Tugas Berat untuk kekakuan tinggi dan peredam getaran

  Area Pemesinan Format Besar mendukung panel dinding tirai berukuran besar

  Electro-Spindle Berkecepatan Tinggi dioptimalkan untuk profil aluminium dan baja

  Pengubah Alat Otomatis (ATC) untuk pemesinan berkelanjutan

  Sistem Kontrol CNC Tingkat Lanjut yang kompatibel dengan perangkat lunak CAD/CAM mainstream

  Konfigurasi yang Dapat Disesuaikan untuk produksi dinding tirai yang disatukan dan modular

  Bersertifikat CE dengan dukungan purna jual global




Spesifikasi Teknis

Cara Kerjanya

. Pemrograman CAD / CAM

Desain dinding tirai arsitektur dibuat dalam perangkat lunak CAD dan diubah menjadi jalur alat CNC melalui CAM. Sistem ini menghitung sudut pemotongan optimal, lintasan pahat, dan urutan pemesinan untuk geometri fasad yang kompleks.

2. Penjepitan Benda Kerja

Profil dinding tirai aluminium atau baja yang panjang, serta panel fasad berukuran besar, dipasang dengan aman di meja kerja yang dikontrol CNC menggunakan klem pneumatik adaptif yang menghindari area pemesinan dan mencegah deformasi.

3. Gerakan Gantry (Sumbu X/Y/Z)

Gantri tipe jembatan bergerak sepanjang sumbu X (panjang), sedangkan kepala pemesinan bergerak melintasi sumbu Y (lebar) dan sumbu Z (tinggi). Rangkaian perjalanan format besar ini mendukung pemesinan komponen dinding tirai ukuran penuh tanpa gangguan.

4. Pemesinan Simultan 5 Sumbu (Sumbu A/C)

Selain gerakan linier, kepala spindel dimiringkan melalui sumbu A dan berputar melalui sumbu C, memungkinkan penggilingan sudut majemuk, pemesinan alur drainase, dan pemotongan kontur 3D tanpa melepaskan penjepit benda kerja.

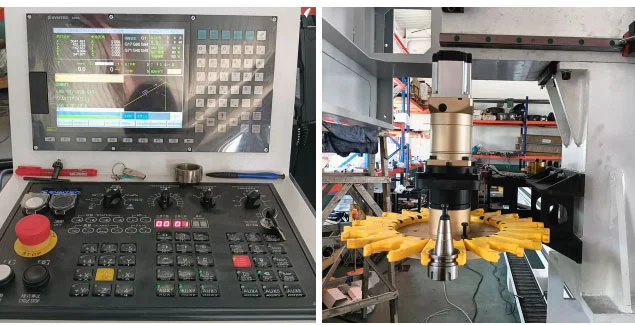

5. Penggantian Alat Otomatis (ATC)

Bor, penggilingan akhir, keran, dan mata gergaji disimpan di majalah perkakas. ATC menukar alat secara otomatis selama siklus, memungkinkan pemesinan lengkap tiang dinding tirai, jendela di atas pintu, dan panel dalam satu operasi.

6. Keluaran Presisi

Pengukuran dalam proses dan kompensasi waktu nyata memastikan keakuratan dimensi. Komponen dinding tirai yang sudah jadi siap dirakit, dengan tepi yang bersih, posisi lubang yang akurat, dan profil 3D yang rumit.

Alur Proses:

Model CAD → Jalur Alat CAM → Penjepitan → Gerakan Gantry X/Y/Z → Kemiringan Sumbu A/C → Penggilingan / Pengeboran / Penyadapan → Komponen Dinding Tirai Selesai

Lingkup Aplikasi Utama

Aplikasi umum untukPusat Pemesinan Gantry 5 Sumbu untuk Dinding Tiraitermasuk:

1. Rangka dinding tirai aluminium unitisasi bangunan tinggi
2. Ekstrusi fasad kaca bingkai tersembunyi dan bingkai terbuka
3. Sambungan sudut dinding tirai dan profil fasad berbentuk khusus
4. Ruang berjemur, jendela atap, dan profil jendela dan pintu aluminium besar
5. Braket penyangga aluminium dinding tirai kaca yang didukung titik
6. Fasad aluminium industri dan profil dinding baja dekoratif
7. Profil aluminium ringan dirgantara (kompatibel lintas industri)

Bahan baku yang cocok: paduan aluminium 6063, ekstrusi berongga, aluminium padat, baja berdinding tipis, profil arsitektur PVC.

Pertanyaan yang Sering Diajukan

1. Bahan apa yang dapat diproses mesin ini?

Ini dioptimalkan untuk profil dinding tirai aluminium dan juga mendukung material fasad baja dan komposit.

2. Apakah mesin ini cocok untuk dinding tirai yang disatukan?

Ya. Rentang gantry yang besar dan kemampuan 5 sumbu menjadikannya ideal untuk sistem fasad unitized dan modular.

3. Bisakah area pemesinan disesuaikan?

Ya. Lebar perjalanan X / Y / Z dan gantry dapat disesuaikan sesuai dengan kebutuhan proyek.

4. Sistem kontrol apa yang didukung?

Opsi standar mencakup Siemens, Fanuc, dan OSAI, semuanya kompatibel dengan perangkat lunak CAD/CAM mainstream.

5. Apakah mesin mendukung jalur produksi otomatis?

Ya. Ini dapat diintegrasikan dengan sistem bongkar muat otomatis untuk produksi berkelanjutan.

Mengapa Memilih Mesin Ini

Efisiensi Pengaturan Tunggal – Tidak ada penjepitan berulang, lebih sedikit kesalahan sudut

Presisi untuk Standar Arsitektur – akurasi ±0,05mm untuk permukaan fasad yang terlihat

Produksi yang Dapat Diskalakan – Cocok untuk penyesuaian skala kecil dan produksi massal

Kepatuhan Global – bersertifikat CE dan dirancang untuk proyek internasional
