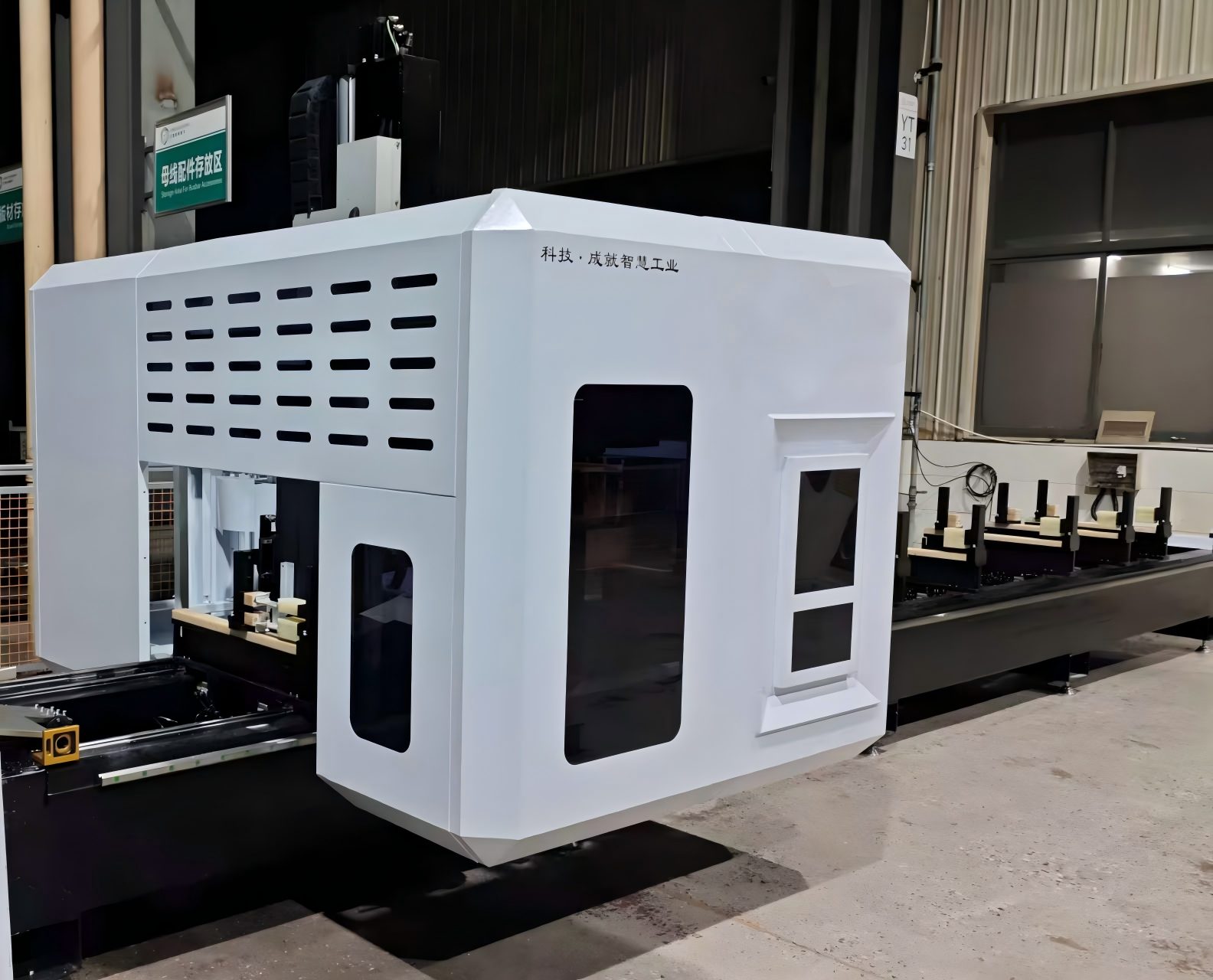

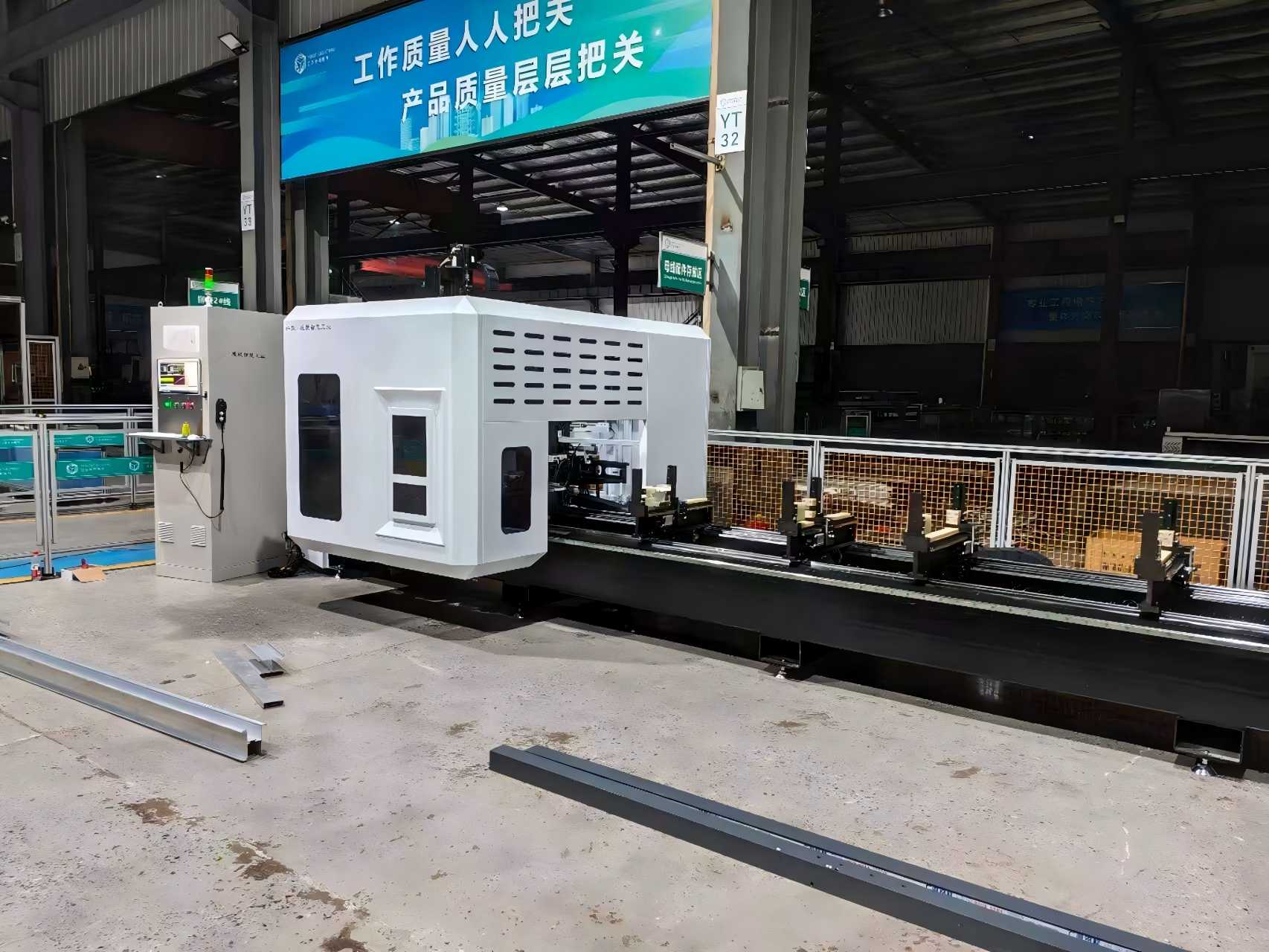

Pusat Pemesinan Gantry 5 Sumbu Berkecepatan Tinggi untuk Fabrikasi Dinding Tirai

Pusat Pemesinan Gantri 5 Sumbu Kekakuan Tinggi kami dibuat khusus untuk dinding tirai arsitektur dan industri fasad. Ia unggul dalam pengerjaan profil aluminium format besar, panel dinding tirai terpadu, dan geometri kompleks dengan akurasi posisi ±0,05mm. Dirancang untuk penggilingan, pengeboran, penyadapan, dan pemotongan berkecepatan tinggi, alat ini secara signifikan meningkatkan efisiensi fabrikasi sekaligus memastikan kualitas permukaan yang unggul. Bersertifikasi CE dengan dukungan purna jual yang komprehensif.

Fitur Utama

• Pemesinan Simultan 5 Sumbu – Ideal untuk geometri fasad kompleks dan kontur 3D.

  Struktur Gantry Tugas Berat – Kekakuan tinggi dan peredam getaran yang sangat baik untuk akurasi jangka panjang.

  Area Pemesinan Format Besar – Mendukung panel dinding tirai berukuran besar, tiang jendela, dan jendela di atas pintu.

  Spindel Berkecepatan Tinggi – Dioptimalkan untuk pemesinan profil aluminium dan baja.

  Pengubah Alat Otomatis (ATC) – Mengurangi waktu henti dan meningkatkan produktivitas.

  Sistem CNC yang Ramah Pengguna – Kompatibel dengan perangkat lunak CAD/CAM mainstream.

  Konfigurasi yang Dapat Disesuaikan – Solusi OEM/ODM tersedia untuk kontraktor global.




Spesifikasi Teknis

Cara Kerjanya

Masukan CAD / CAM

Panel dinding tirai atau profil aluminium pertama kali dimodelkan dalam CAD (LogiKal, SchüCal, SolidWorks, dll.).

Perangkat lunak CAM mengubah model 3D menjadi jalur pahat dan kode G, termasuk sudut pemotongan, laju pengumpanan, kecepatan spindel, dan urutan penggantian pahat.

2. Jepit benda kerja

Profil dinding tirai aluminium / baja panjang atau panel fasad besar dipasang pada alas mesin menggunakan klem bergerak yang dikontrol CNC.

Klem diposisikan secara otomatis untuk menghindari benturan dan menahan bagian tanpa deformasi.

3. Struktur gantry bergerak di X/Y

Mesin menggunakan gantry tipe jembatan:

Sumbu X = gantry bergerak sepanjang profil/panel

Sumbu Y = kepala pemesinan bergerak melintasi lebar

Sumbu Z = spindel bergerak naik/turun

Hal ini memberikan area kerja yang luas dan terbuka untuk bagian dinding tirai berukuran besar.

4. Dua sumbu putar memiringkan spindel

Selain X/Y/Z, mesin ini memiliki:

Sumbu A = kemiringan di sekitar X

Sumbu C = berputar mengelilingi Z

(atau B/C tergantung desain kepala)

Jadi spindel dapat memotong sambungan majemuk, lubang drainase bersudut, kontur fasad 3D, dan fitur samping tanpa membuka penjepit bagian tersebut.

5. Pemotongan simultan 5 sumbu

Pengontrol CNC menggerakkan sumbu linier + putar secara bersamaan.

Alat ini tetap berada pada sudut terbaik terhadap permukaan → hasil akhir lebih halus, lebih sedikit obrolan, tidak ada perbaikan ulang.

Operasi umum dalam satu pengaturan:

Akhiri penggilingan

Pengeboran / penyadapan

alur

Pemotongan mitra

Pemotongan mata gergaji

Penggilingan kontur 3D untuk fasad yang kompleks

6. Penggantian alat otomatis

Perkakas disimpan dalam magasin (bor, end mill, keran, mata gergaji).

ATC menukar alat secara otomatis selama program berlangsung, sehingga satu profil dinding tirai dapat dikerjakan sepenuhnya tanpa campur tangan operator.

7. Pengecekan & keluaran dalam proses

Probe/encoder memeriksa posisi dan kondisi alat.

CNC mengkompensasi penyimpangan secara real time.

Hasilnya: tiang jendela dinding tirai, jendela di atas pintu, atau panel fasad dengan lubang, alur, dan sudut rumit yang akurat — siap untuk dirakit.

Lingkup Aplikasi Utama

Aplikasi umum untukPusat Pemesinan Gantry 5 Sumbu untuk Dinding Tiraitermasuk:

1. Rangka dinding tirai aluminium unitisasi bangunan tinggi
2. Ekstrusi fasad kaca bingkai tersembunyi dan bingkai terbuka
3. Sambungan sudut dinding tirai dan profil fasad berbentuk khusus
4. Ruang berjemur, jendela atap, dan profil jendela dan pintu aluminium besar
5. Braket penyangga aluminium dinding tirai kaca yang didukung titik
6. Fasad aluminium industri dan profil dinding baja dekoratif
7. Profil aluminium ringan dirgantara (kompatibel lintas industri)

Bahan baku yang cocok: paduan aluminium 6063, ekstrusi berongga, aluminium padat, baja berdinding tipis, profil arsitektur PVC.

Skenario Aplikasi

Produksi Dinding Tirai Bersatu

Panel Fasad Arsitektur

Aluminium Mullion dan Transom

Geometri Dinding Tirai yang Kompleks

Pemesinan Alur Dinding Tirai Kaca

Rangka Struktur Dinding Tirai Baja
